首次制作212开/封背箱体，一个朋友定的，拿来晒晒。

卡萨布兰卡 · 发表于 2013-8-19 23:11:12

这个箱体设计的宗旨（要实现的功能或性能）是：
1：即可开背也可封背。
2：封背的时候要求尽量最好的气密性（低音结实）；
3：正面安装喇叭，使用卡簧片连接喇叭，以方便更换不同型号的喇叭。
4：阻抗模式为：MONO模式（在此模式下，左边插孔阻抗为单只扬声器阻抗的一半即两只扬声器并联工作，右边插孔阻抗为两只扬声器阻抗之和即两只扬声器串联工作。这两种模式的可承受功率均为两只扬声器之和）和STEREO模式（在此模式下，左右两只扬声器完全分开工作，每个插孔都只连接对应的一只喇叭，这样可以接两只放大器在这一个箱体上面，需要注意的是，每个插孔所连接的放大器的输出阻抗要等于此插孔对应的扬声器的标称阻抗，放大器的输出功率不要超过所连接插孔对应的扬声器的标称功率，尤其是连接电子管放大器的时候，最好选择输出功率不超过对应扬声器标称功率80%的电子管放大器）。
5：三只提手（像VOX的AC30），以便于搬动。带有可拆卸脚轮，便于挪动。但是，这台箱体，我朋友不要脚轮，提手本来他也只要一只，今天刚刚说服他再加两只提手（增加提手的图片明天发上来）。

材料：环保认证夹板黄色斜纹革（注意，不是FENDER复古音箱用的那种斜纹布，是PEAVEY CLASSIC30/50用的那种斜纹革）棕色夹黄丝网布（FENDER BASSMAN用的那种）纯铜腐蚀标牌

不多说了，上图！

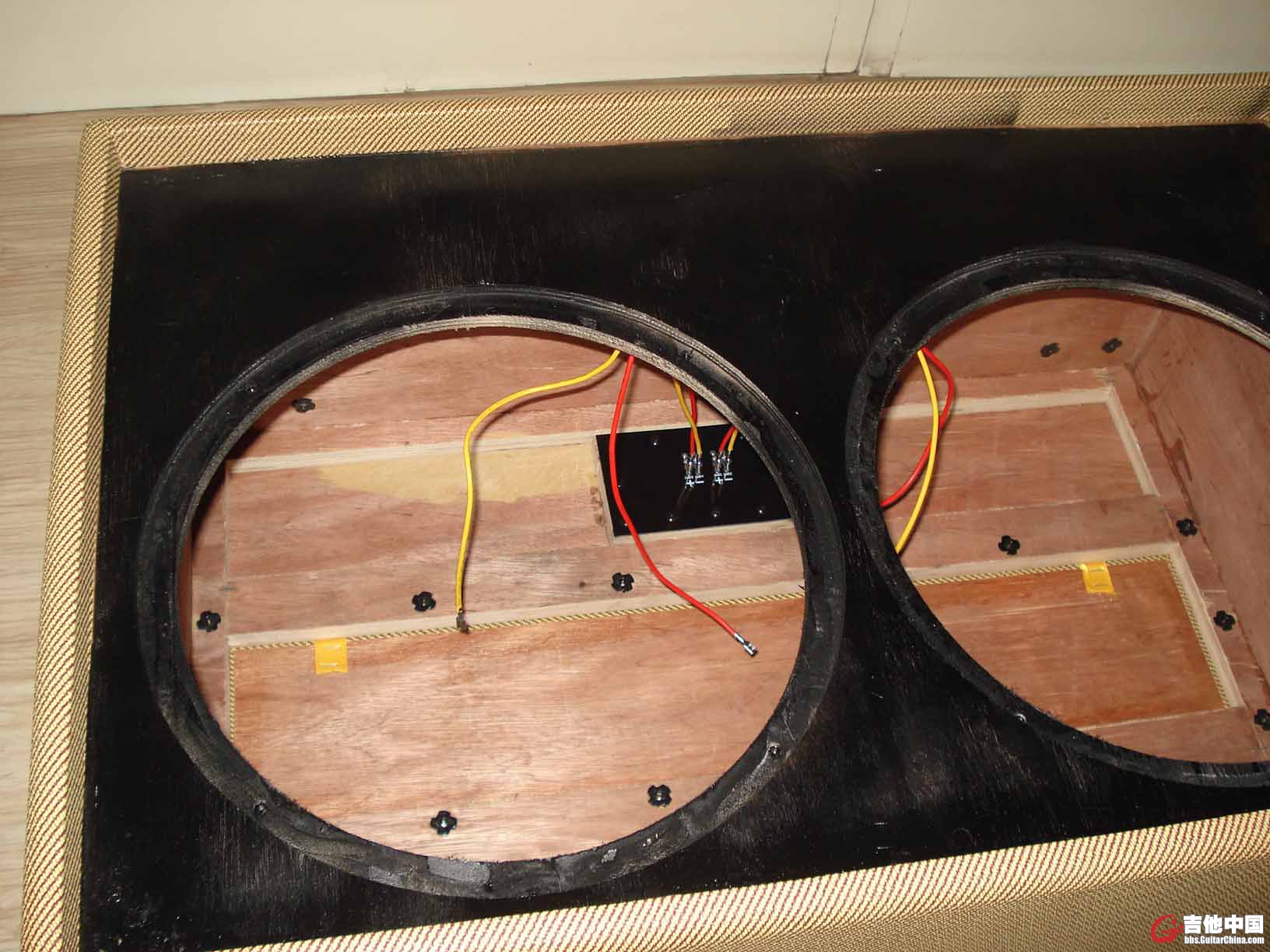

一：正面未装喇叭网框。

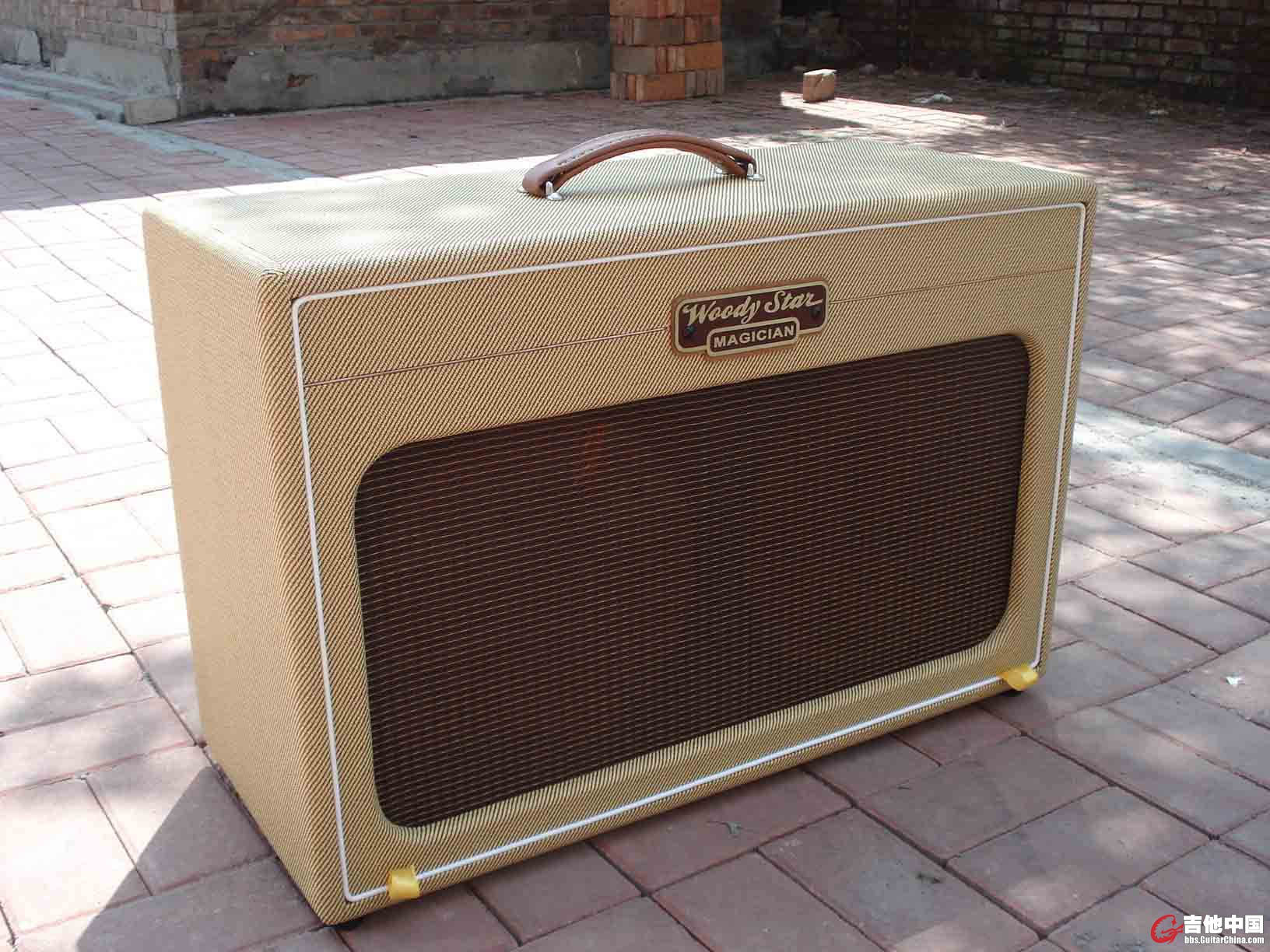

二：正面已安装喇叭网框。

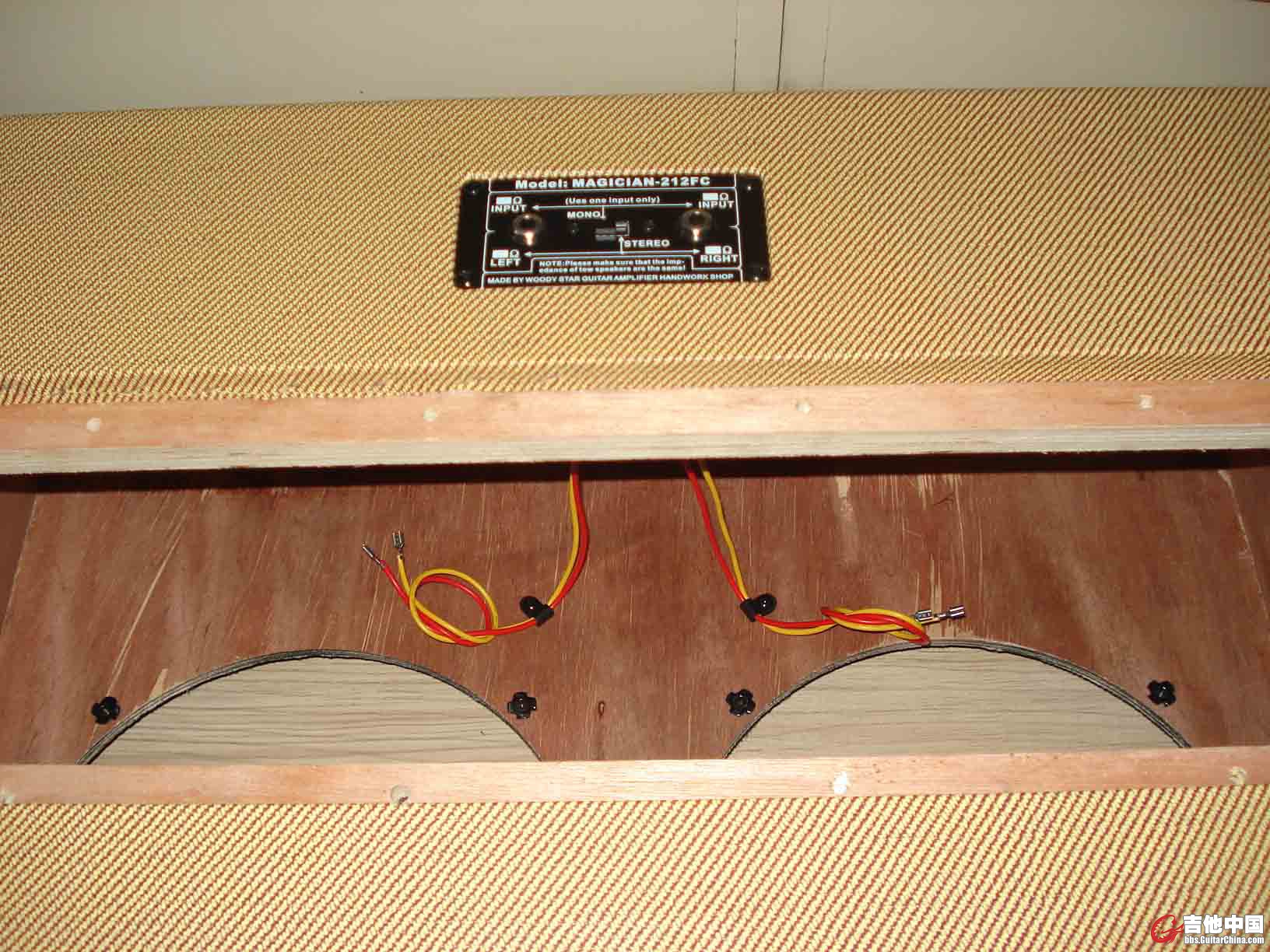

三：后部，未上封背板。

四：后部，已上封背板。

卡萨布兰卡 · 发表于 2013-8-19 23:17:22

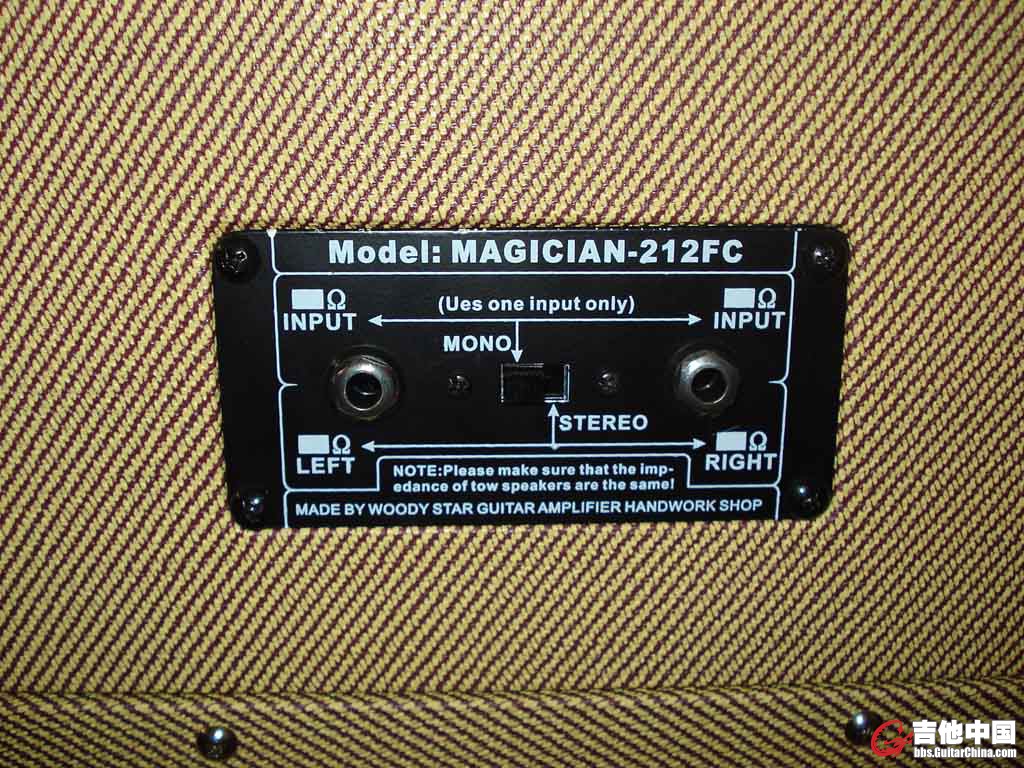

五：插孔板印刷（因为不知道我朋友会用什么阻抗的扬声器，所以，阻抗部分做成了白色方框，方便他确定扬声器之后自己用黑色笔填写）

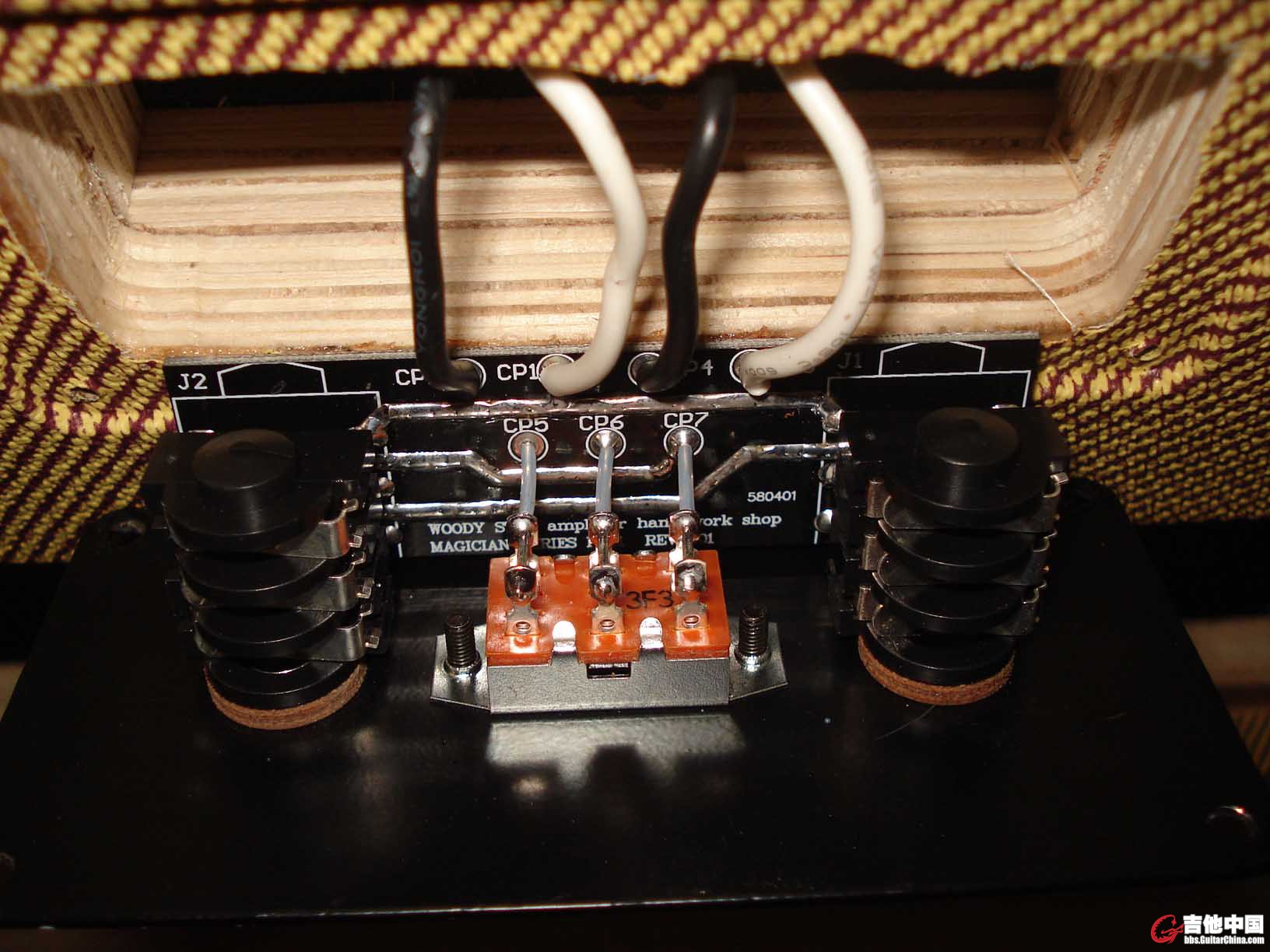

六：插孔板内部（插孔为浙江春生电子六脚插孔，开关是ALPHA的，125V电压，可连续工作于11A电流下）。

裂空雷痕 · 发表于 2013-8-19 23:26:27

沙二哥的发

卡萨布兰卡 · 发表于 2013-8-19 23:31:53

哈哈哈哈，雷子你看错啦。你是三楼，板凳儿啦。沙发我自己抢的，哈哈哈哈………………

梦游一刀 · 发表于 2013-8-20 08:26:12

接着再沙发

蓝醉工作室 · 发表于 2013-8-20 11:35:18

老大就是老大，出手不凡，

各种向老赵学习

裂空雷痕 · 发表于 2013-8-20 11:45:45

二哥的工作室在哪，哪天去观摩一下啊

何来美丽 · 发表于 2013-8-20 11:51:34

太牛了！高手

卡萨布兰卡 · 发表于 2013-8-20 15:06:29

回5楼：蔡总，过两天又能一块儿喝啦。广铁恢复运营了吧？
回6楼：刘总忒客气啦，你这么捧我回来找不着方向了都。
回7楼：雷子你不有我电话吗？你有时间我随时欢迎啊。
回8楼：谢谢哥们儿这么高评价。牛谈不上，就是尽量做规矩了吧，呵呵。

民工甲 · 发表于 2013-8-20 15:58:29

卡萨布兰卡 · 发表于 2013-8-20 19:22:57

卡萨布兰卡 · 发表于 2013-8-20 19:24:20

最后一张，上好提手的。

zhujude · 发表于 2013-8-20 19:25:05

靠了，用不用搞那么专业哪，比品牌量产的还漂亮多去了，多少钱一个啊？

卡萨布兰卡 · 发表于 2013-8-20 22:42:57

呵呵，多谢哥们这么高的评价啊！
另外，这个是别人已经定的，价钱不好在这里说，毕竟这里不是交易区，说钱的事情不好。我也就是放上来晒晒，呵呵…………

蝎之狂舞 · 发表于 2013-8-21 08:24:23

漂亮

蝎之狂舞 · 发表于 2013-8-21 08:30:04

准备装什么喇叭？

卡萨布兰卡 · 发表于 2013-8-21 09:17:26

回杨总，我朋友是打算装俩绿背的好像。

何来美丽 · 发表于 2013-8-21 09:21:58

能不能PM一下！太高档了

Fan_777 · 发表于 2013-8-22 13:28:24

太专业了吧！标记

湛江杀人王 · 发表于 2013-8-23 11:27:55

赞真漂亮！

小黑_ · 发表于 2013-8-23 12:35:24

一直以来都缺一个箱体，看到你做的这么漂亮的212真是流口水啊

卡萨布兰卡 · 发表于 2013-8-23 13:24:01

当着明白人不说瞎话。其实，拿上来晒，就为了听别人夸我两句（当然，也欢迎意见。不过，俗话说得好：您要是觉得好看，请告诉您的朋友。您要是觉得不好，请只告诉我一个人！）。我是个俗人，也爱听好听的，对吧？哈哈哈哈。
再次多谢杀版及各位好兄弟的夸奖啊！
另外要说明一点：标牌的双层设计是借鉴了广东佛山的聂荣学大师的设计。呃…………对不起，不是借鉴，是直接把人家的创意给搬过来了。嘿嘿…………

wongman · 发表于 2013-8-23 16:12:47

怎麽辦？若用郵遞，
那，寄的與收的都會睡不著了。

地下音乐 · 发表于 2014-2-16 04:44:43

价格求pm

金属暴徒 · 发表于 2014-2-16 12:04:18

专业+漂亮。

乐派 · 发表于 2014-2-16 20:35:25

楼主的出手位置很高啊，一般人比不了。

女优其实不容易 · 发表于 2014-2-17 09:07:57

巴顿 · 发表于 2014-2-17 11:08:58

有意思 441905668

[em13] [em13]

瓦利 · 发表于 2014-2-17 20:48:59

真的很漂亮啊~！！

snowfoxking · 发表于 2014-2-18 10:59:09

楼主请教一下，按喇叭那位置需要下挖一圈？不挖可以吗？

巴顿 · 发表于 2014-2-25 22:09:13

楼主能说下音箱材料那里购买吗~！不知道付否告知谢谢自己也想动手做一个

willtang · 发表于 2014-4-23 18:36:36

做个bassman多少钱（只要外壳），可否报个价？

abby_cc · 发表于 2014-4-24 09:36:43

[em13]

科学养猪指南 · 发表于 2014-5-2 10:04:05

里外都很漂亮
