一套完整的100%有用的LP拾音器的电路图，实物拍照+讲解

a的卢 · 发表于 2013-9-14 17:08:45

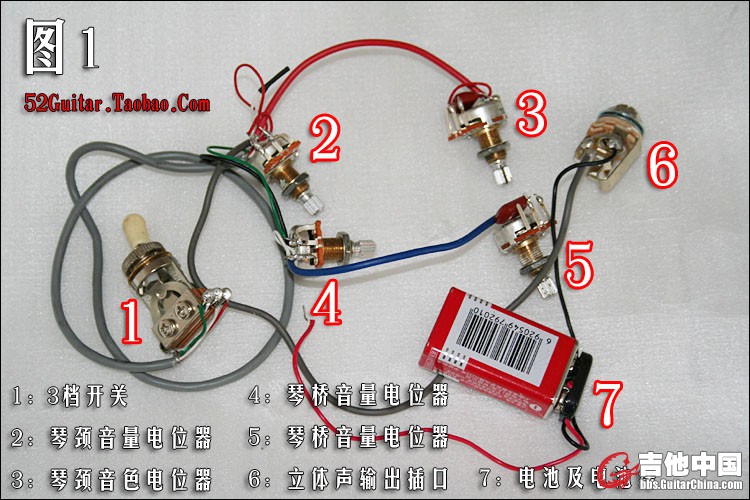

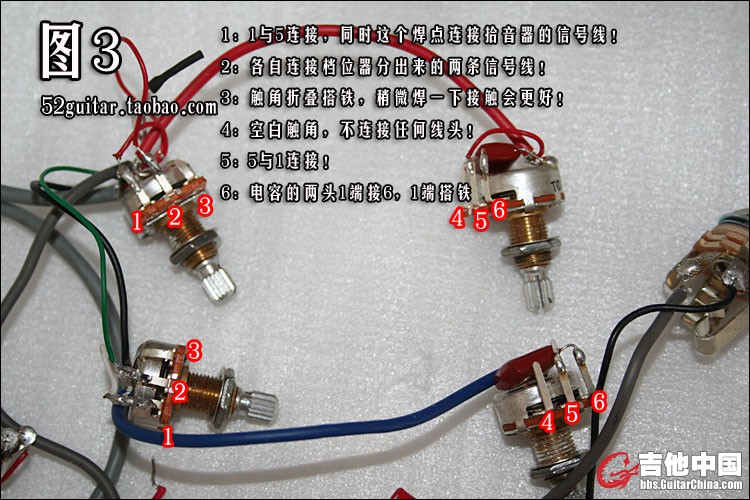

经常有朋友问我关于LP电路连接的问题，正好前几天我制作了一套，索性拍些照片，给需要的朋友参考使用，这套电路是用EMG 81 81测试的，很好，没有任何问题，100%的能用，适合用于主动式拾音器的电路制作，普通的被动式拾音器其实也一样能按照这个图来做，不同的是不需要连接电池线了，其他的都是一样的！希望能给有需要的兄弟一些帮助。好了，不多说，上图！

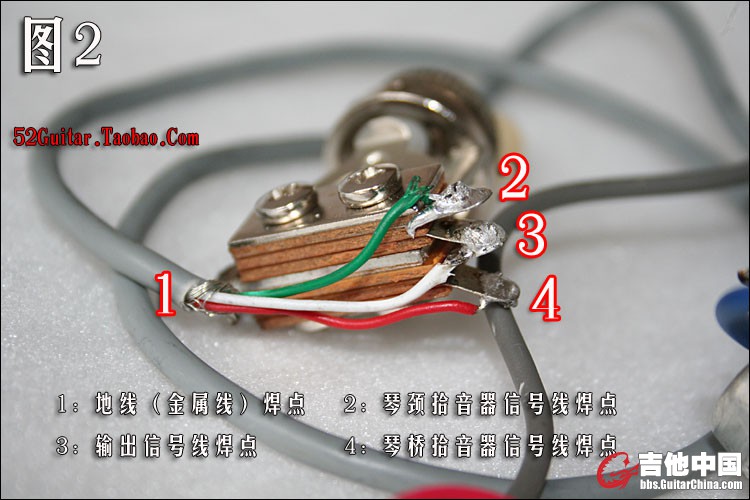

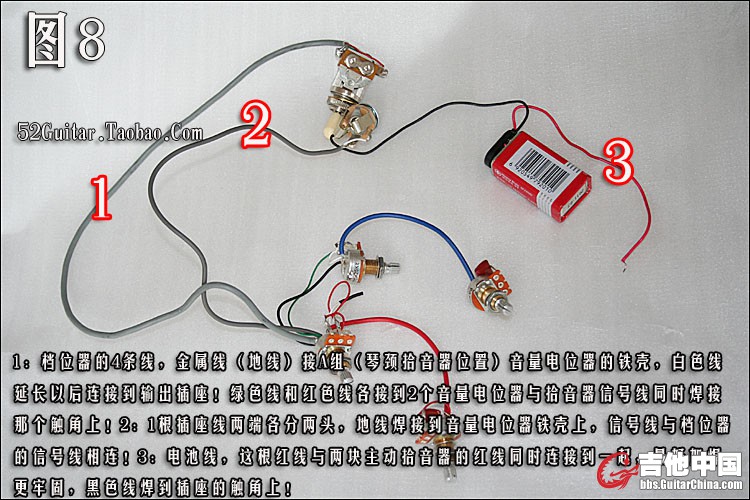

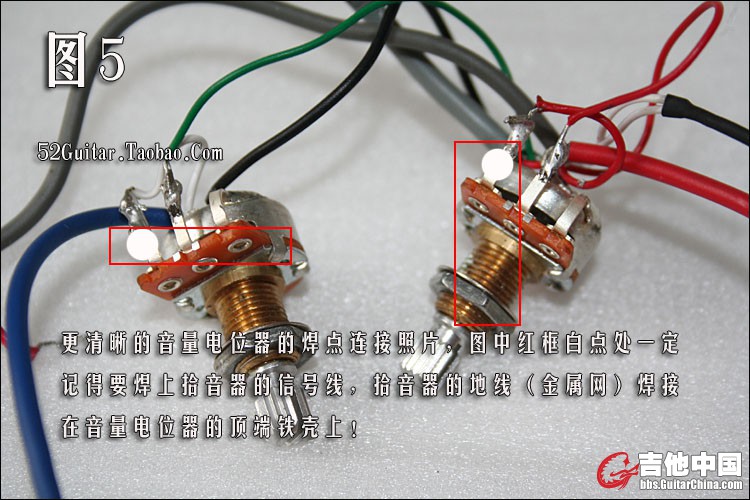

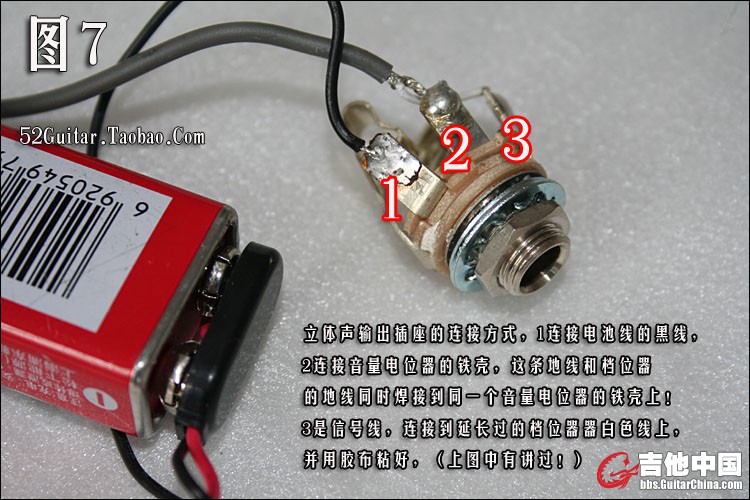

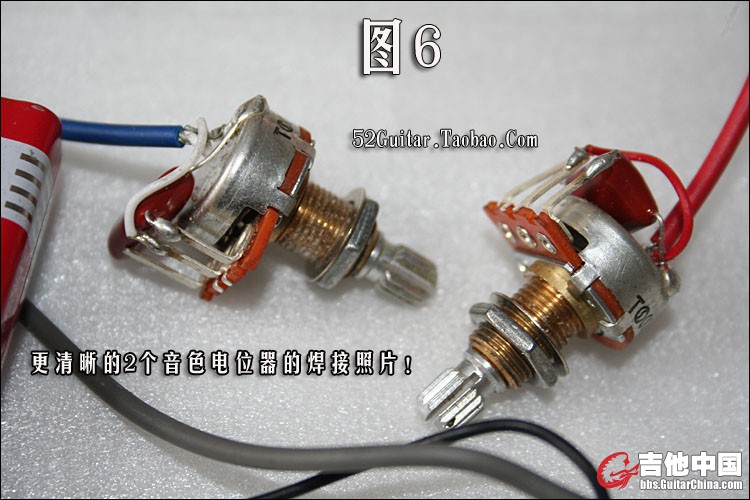

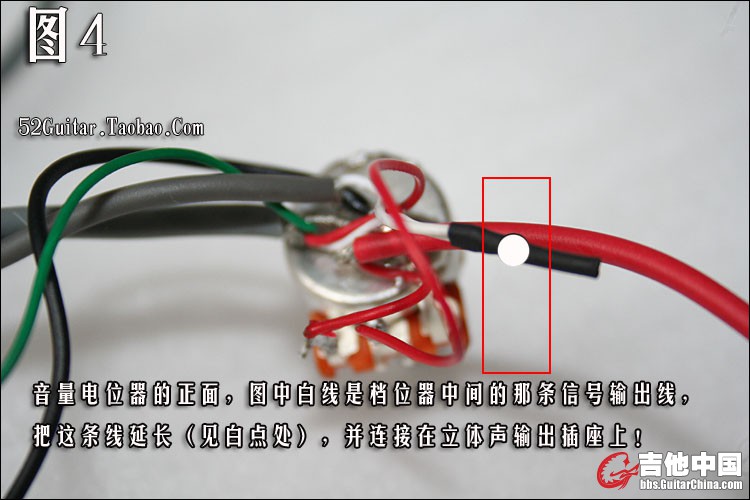

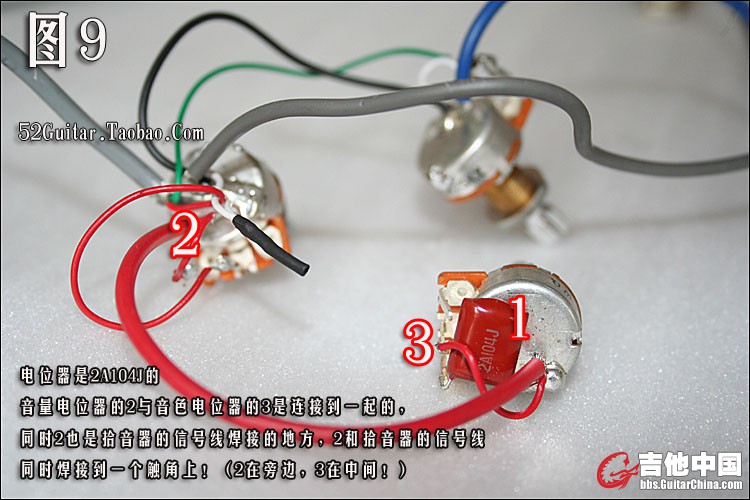

看完图9以后，记得焊接好地线，也就是音量电位器连接到琴桥搭铁的那条线。

[ 本帖最后由 a的卢于 2013-9-14 17:11 编辑 ]

等待感觉 · 发表于 2013-9-14 17:40:08

猪肉炖粉条 · 发表于 2013-9-14 17:45:20

a的卢 · 发表于 2013-9-14 21:05:23

a的卢 · 发表于 2013-9-17 02:03:05

[em28] [em28] [em28]

a的卢 · 发表于 2013-9-17 16:46:14

要命的达克宁 · 发表于 2013-9-18 14:26:29

收藏！留着日后参考
