电贝斯压电拾音器与各式琴桥大解析

Monshin

正文开始前插播一条讣告。

Jack Bruce(1943.5.14 – 2014.10.25)

传奇Bass手Jack Bruce，于2014年10月25日，在英格兰的家中去世。

作为Eric Clapton的早期合作伙伴，Cream乐队创造无数经典。

说这位先生是世界级杰出Bass手无可厚非，但是这位先生有点儿略微大嘴，经常公共开喷，且估计脾气肯定不好。

如果当年Jack和Eric没有闹崩，Cream的成就可能比现在要高得多。

恩，对，Jack确实死于肝病...

无论怎样，说什么都为时已晚，天堂里又多了一位Bass艺术家，RIP。



另外说两个小事儿。



Keeley

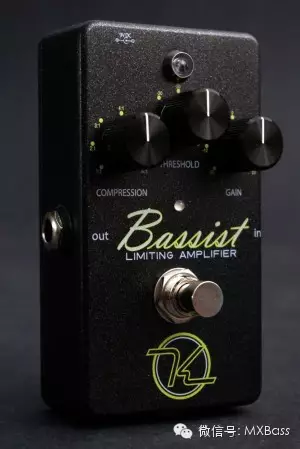

撒花鼓掌，Keeley终于有了Bass版压缩。

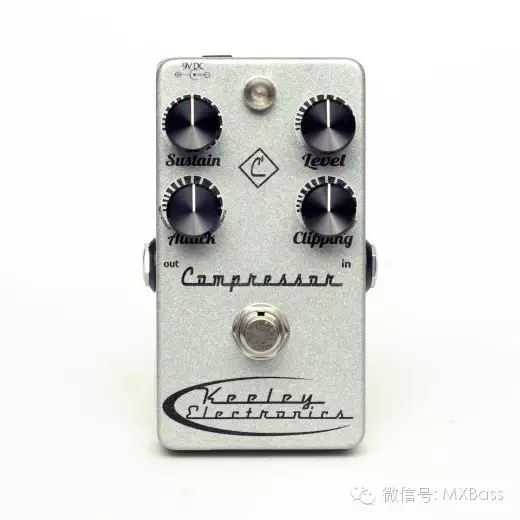

之前我们熟知的是这款。

但其实这货是通用版而不是Bass专用，梦心没有用过，但是用过的朋友都很强烈的告诉我这货吃低频吃得很严重。

而且不低的售价使其成为略烧钱的鸡肋设备，对于Bass手来说。

而千呼万唤的终于出了Bass版，期待一下表现吧。

发文时应该已经发行，售价259美金。



Fender Adam Clayton

我其实挺讨厌到处签约留签名款的乐手，自己到底有没有主心骨啊。

Stanley Clarke等等这样的大咖先姑且不论，不少小品牌的签名款基本上是品牌主动献上膝盖跪舔往脸上贴金。

但是看一下Adam近几年的签名款们，大约从2010年开始一年一个。

Lakland DJ/AC

现在这张图片仍然在Lakland官网挂着，我真特搞不清楚国外品牌的 使用者/代言人 规则。

Warwick Explorer Reverse

恩，想了半天没想出来能说什么。

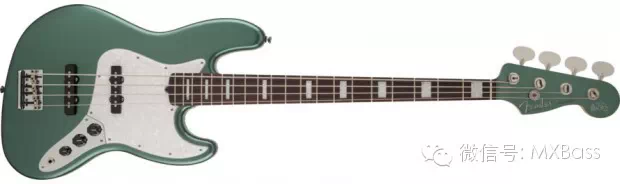

Fender Custom Shop LTD

定价5000多美金的CS产品，但是一个限量款，50把还是200把来着。

然后就是最近这把了。

Fender Adam Clayton

这是一把量产美芬，但是方块镶嵌无包边怎么有点儿怪怪的，官网标价1799美金。

总之进入Fender签名款拥有者行列一定程度上算是载入Bass历史的吧。



垫话结束，开始今天正文。

压电拾音器及经典琴桥们。



梦心的物理稀烂，所以我查阅了大量文献试图几句话把压电原理说明白。

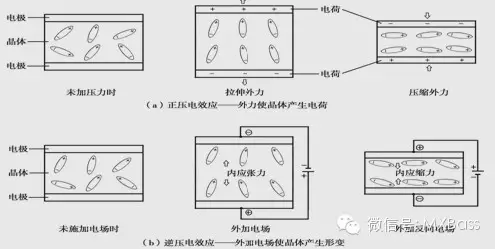

压电效应分正和逆两种。



正压电效应：某些介质，在受到某固定方向外力的作用时,内部就产生电极化现象。

应用在琴上最简单的说，物体受外力变形时，会产生电信号。而物体可以理解为琴本身，变形的外力就是琴弦儿振动。



逆压电效应：是指对晶体施加交变电场引起晶体机械变形的现象。

应用在我们熟知的东西上，简单的说，一些介质，通电后会变形，而通交流电的话就会变成振动。



正压电效应，正是压电拾音器的音源，即获取琴弦儿振动产生电信号。

而逆压电效应，我们最常见的应用就是蜂鸣器。

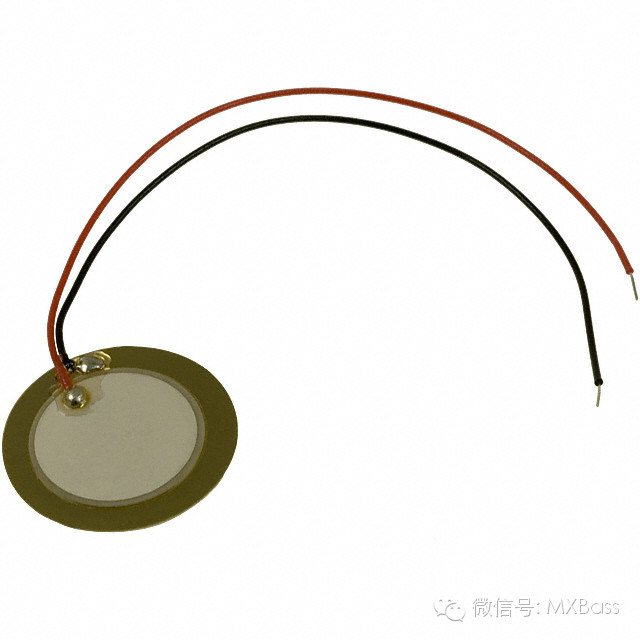

音乐贺卡，电子生日蜡烛，等等，里面那个小“扬声器”，就是蜂鸣器。

通电之后就会“滴滴滴滴”响的那个，而相反，将蜂鸣器反过来接线，给它一个“滴滴滴滴”的振动，它就成了压电拾音器。

不少牛人和理科达人已经DIY尝试过手动改装蜂鸣器做压电拾音器，是妥妥OK的。

小时候拆过音乐贺卡的都见过这个东西，反接线然后串电阻，就成了拾音器。

说的我自己都觉得自己特别牛逼，但实际上是听别人说的，各位千万别问我怎么操作。



累死我了...希望大伙儿有耐心看下来...



所以说压电拾音器本身的不挑琴弦儿的，只要产生振动就OK。但由于琴桥是琴弦儿振动传导的初始位置，所以很自然的，压电拾音器通常安装在琴桥上。

啥~？你问为啥压电不安装在琴枕~？也是琴弦儿振动的初始~？

好的，你丫见过在琴头上开Jack插口的琴么~？（后来被骂压电安装在琴枕只会空弦儿出声儿...果然逗比...）

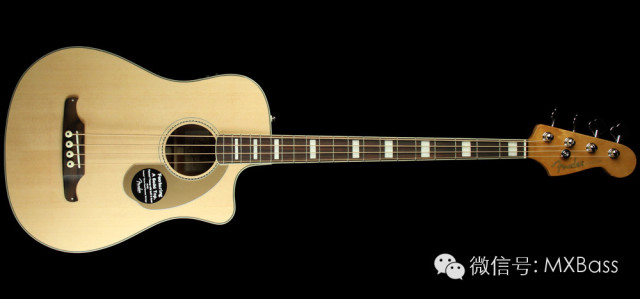

一些箱琴上也会有在箱体上安装压电拾音，用于补充琴弦儿振动和打板时的效果。

箱琴Fender头...还不如开个Jack在琴头呢...

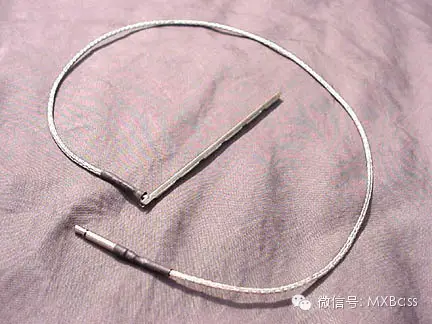

这个是最典型的压电拾音器。

这个是用来埋在琴桥弦码下面的，还有粘贴在琴桥背后的圆盘型等等。

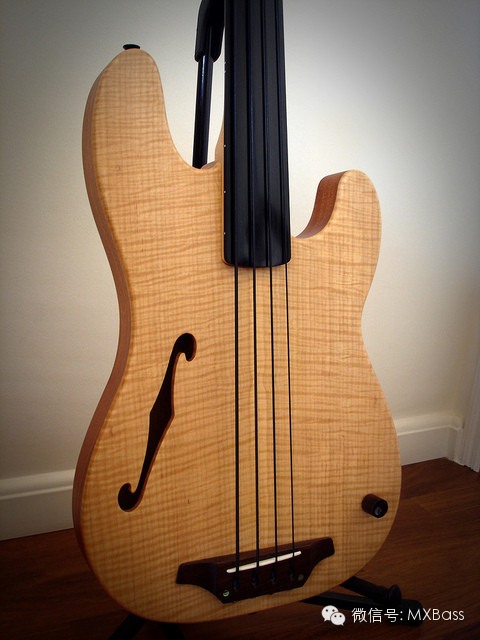

这种就是典型的木质压电桥。

上面那个条状的拾音器就埋在琴桥弦码，就是那个“白条”下面。

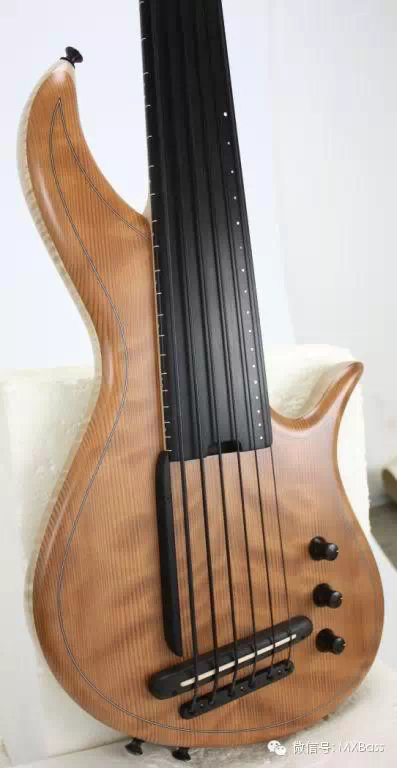

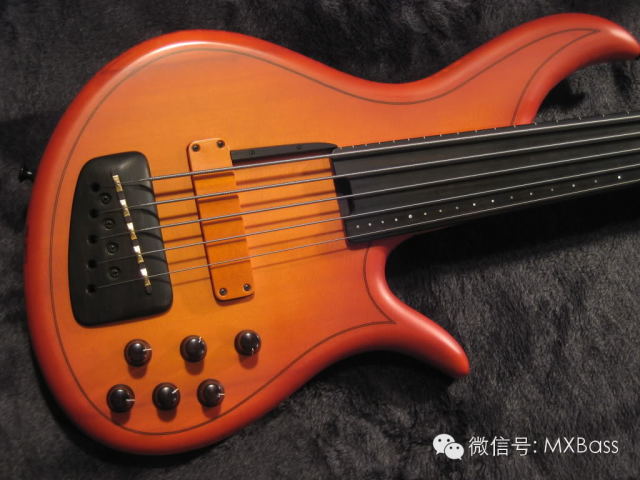

而在电Bass界，最著名的木质压电桥的琴，应该就是F Bass Alain Caron签名款了。

但AC的弦码是金属制。

前两年新推出的AC Classic则是还是回归古典范儿了。

两把极品无品Bass，简直爱到家了。



其实本来只想说说压电琴的，但是想想都在一个位置也就顺道把经典琴桥也说了，其中包含带有压电的款式。

按照琴桥一个个说了哈。

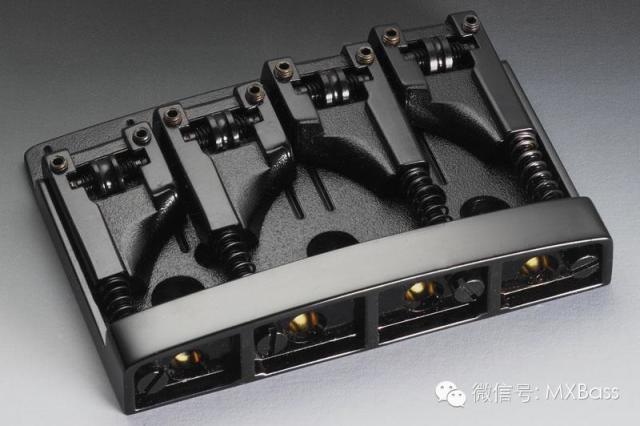

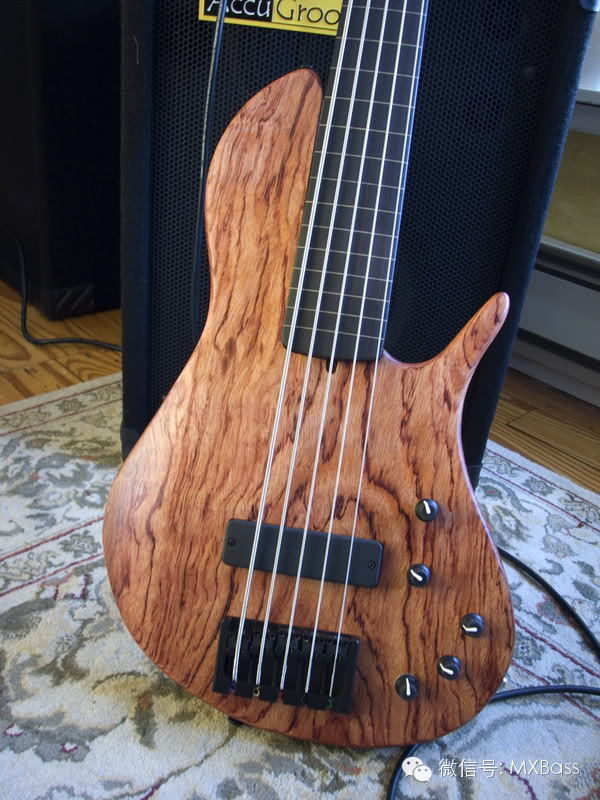

Hipshot A，代表琴：Mike Lull以及不计其数的牌子...

几乎所有牌子都可以选配Hipshot的琴桥，可以想想影响有多大，但是Mike Lull估计算是其中最坚挺的以为，几乎所有型号都标配这个桥。

但需要注意的是，这个桥随弦距变化造型略微变化，弦距小于18mm的版本没有弦码之间的隔断。
[img0]http://mmbiz.qpic.cn/mmbiz/qY3Lg9DpOMpic4g0eV2H7HwxUFGhib7qAGpgcONof35ib1xOsmibHibxibRibnszd0I88r5hZnJGdlDLqejZ3gKWE4MNQ/640?tp=webp[/img]
且这个桥是穿体和普通上弦通用。

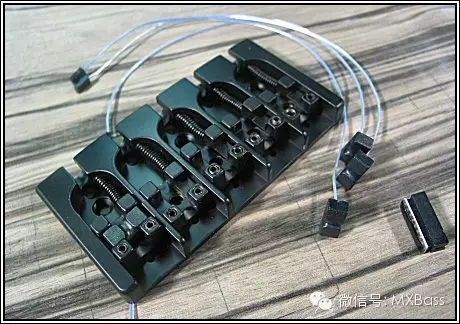

而且还有压电版。

其实是Hipshot与Ghost压电的合作产品，压电弦码是Ghost产品。

仔细看弦码不难发现是Piezo版。

很多牌子的压电桥选配使用的也都是这个。

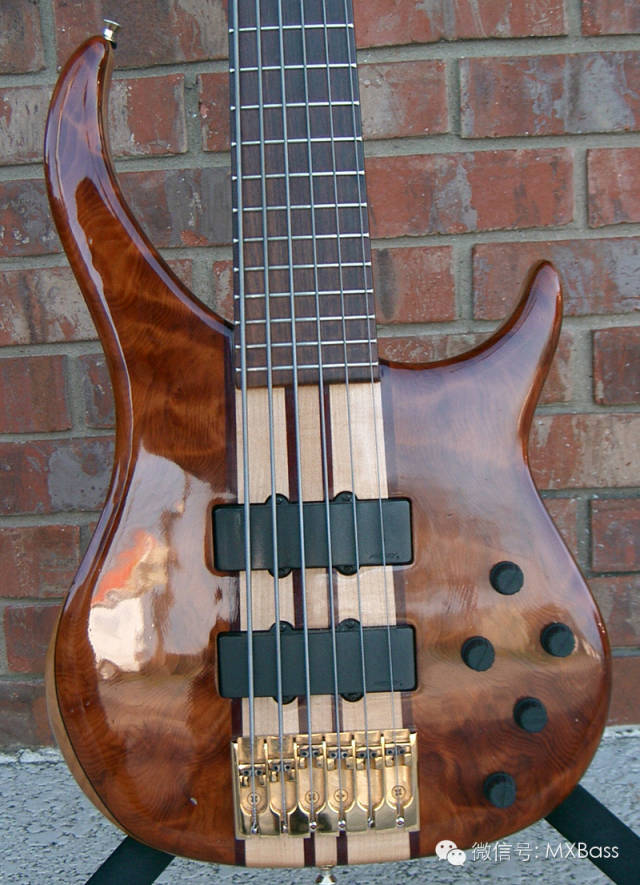

ABM 370X，X代表弦数，代表琴：Peavey Cirrus

梦心曾有过一把，喜欢得要命，非常棒的琴。

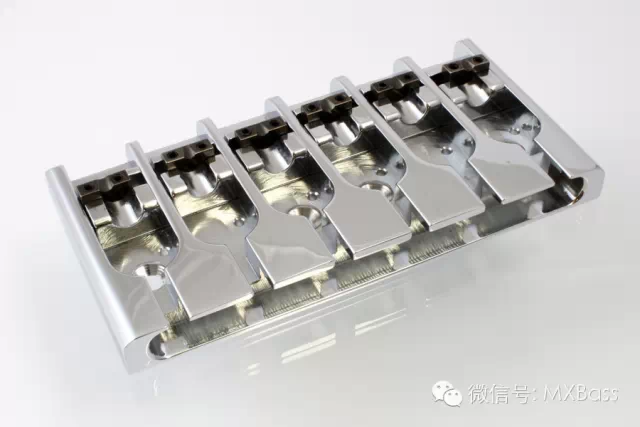

琴桥单独照，ABM 3706

之所以拿出来和Hipshot A一起说，是因为特别多的人搞混这两个桥。

但从生产时间上来看，大约是先有的ABM，后有的Hipshot A。

这个我实在没有考证孰先孰后或是谁影响的谁，但是从市场情况来看Hipshot在用量和销量上完胜ABM。

ABM产自德国，Hipshot则是美国货。

从造型上看，ABM比Hip A长一些也圆润一些，但最重要的一个区别是，Hip A通过弹簧螺丝来调节弦码前后移动，ABM则是分离的弦码通过侧面的六角来固定。

从做工上来看，ABM是确实要比Hipshot精致许多的，两个琴桥也还真大约看得出两个国家人的性格，精致严谨的德国人，和粗犷但务实的美国人。

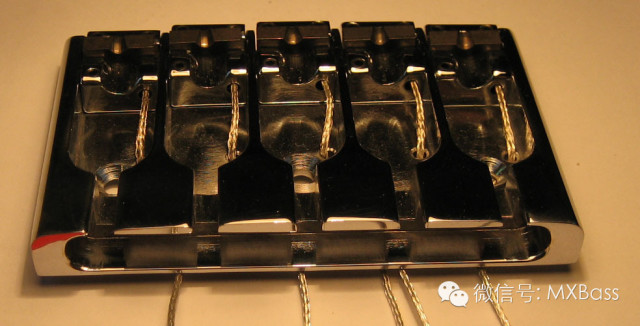

恩，这个桥也是有压电版的。

整体价格也比Hipshot A高出不少，性价比来考虑，Hipshot也仍然完胜。

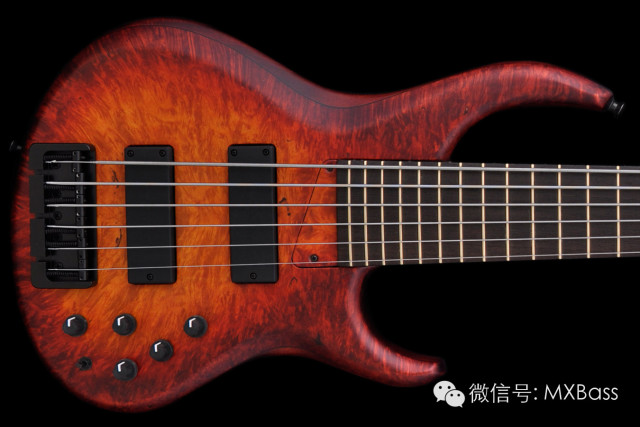

Hipshot B，代表琴：F Bass、MTD

Hip B在梦心看来是综合来看最为务实和好用的琴桥，一方面保留传统琴桥的式样，另一方面又以经典为基础，进行“现代化”的改进。

即在我看既传统范儿，但是又能保证各种坚固。

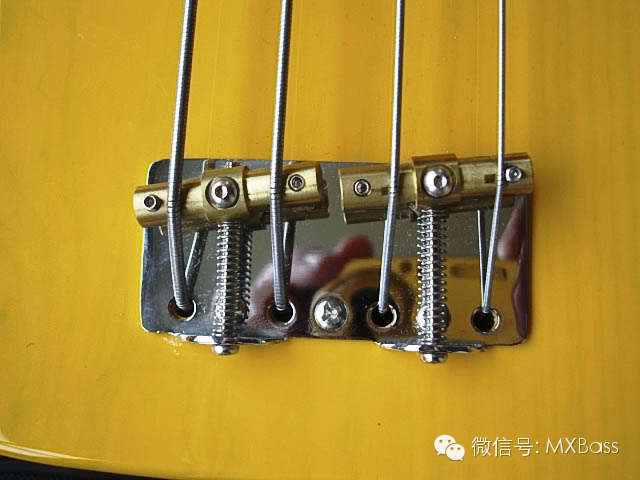

吐槽传统琴桥。

这个东西的槽点就不是一句两句了，不过作为电贝司史上的第一款琴桥，不完善也是无可厚非的。

因为没有各种固定所以调节困难，可调范围又小。

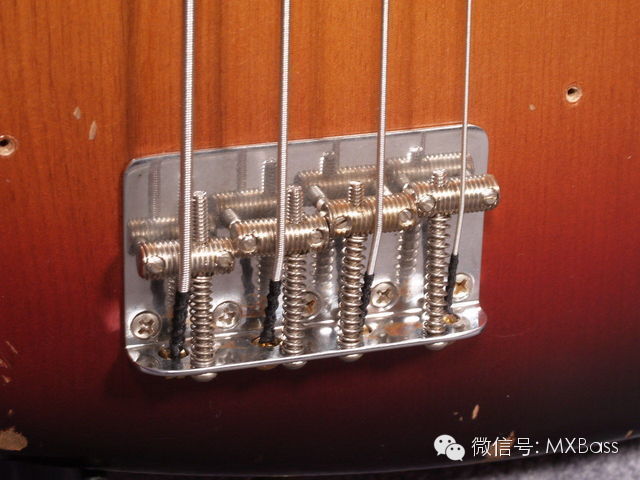

然后就是各种熟知的这一版。

还有不是螺纹的弦码等等，反正总的造型就是这样了。

这个虽然用了几十年，但是这个东西的问题也是不够稳定，尤其在Slap广泛应用之后，手劲儿大的一顿弹下来，弦码七扭八歪实在太正常。

于是在催生了后来各种坚固的琴桥。



吐槽一把琴。

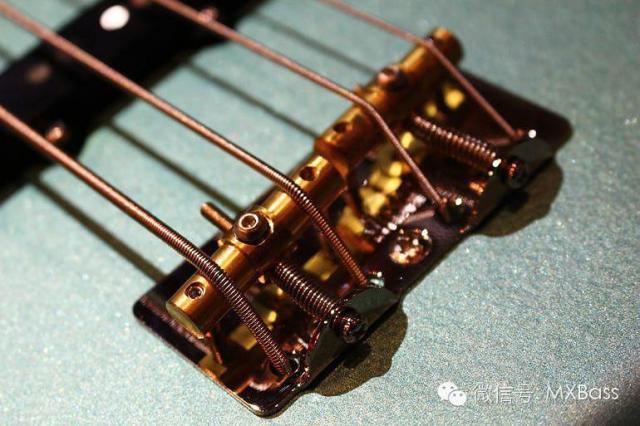

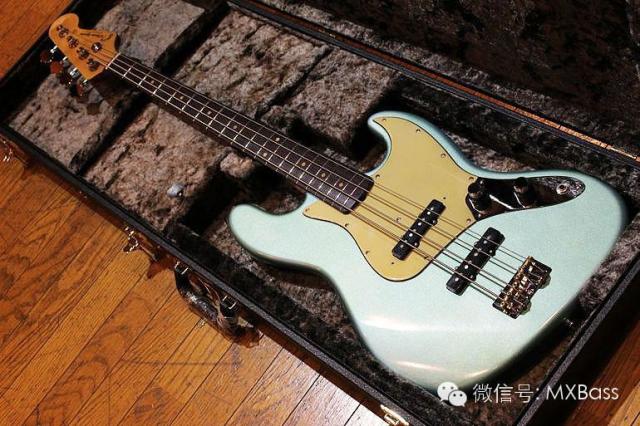

G7 Special

最近几个月日本新出现的一个牌子，确切的说应该是G7维修工作室的“起义”产品。

关注这个牌子是因为日本Niconico站著名Bass手Mao，看过《十面像》的玩家应该都清楚，就是***代言的那个，他入的新琴。

但是细看这琴我就郁闷了，这尼玛是多想复古...

妥妥献上膝盖。



继续琴桥。



Badass，代表琴：被改装过的绝大部分Fender...

一定程度上也是Fender琴桥的“不够好”成就了Badass，现在Badass是Fender琴桥最为著名的替代品。

但在70年代的早期，如上图的Badass I，并不能被Fender直接替换，由于琴桥略厚所以替换Fender需要将琴体挖槽使琴桥下陷。

吐槽：Badass发明者叫做Glen Quan，目前品牌名字也是继任者Leo Quan。继Ernie Ball姓个球之后又出来Leo Quan姓个圈。

（实际Quan读成“宽”，Modulus Q系列就是Quantum宽特姆，国内译成昆腾）

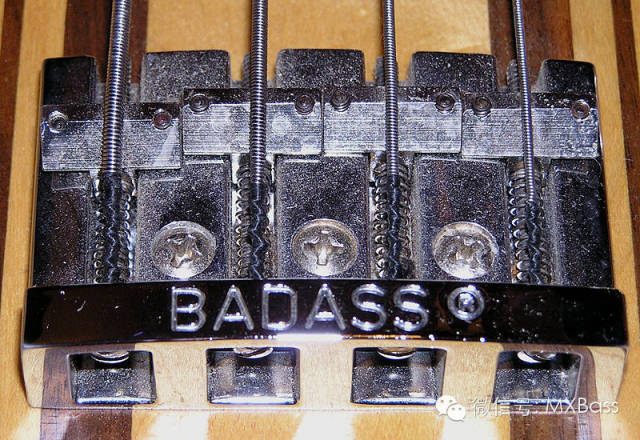

而第二代Badass II就是最被大家熟知的“坏屁股”了。

有两种版本，已经开槽完毕的“工厂开槽版”，每个弦码已经开好三个槽，另外就是上面这种自行开槽。

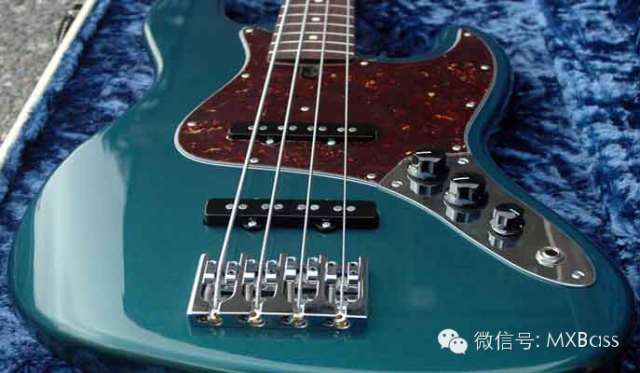

代表琴的话，不能更熟悉。

一票接一票的人把自己的Fender换装Badass，从不曾停歇。

但之后Leo Quan开发的Badass III则并没有广泛受到好评，大部分玩家还是认为二代才是真正的“坏屁股”。

Badass V也是II的5弦儿版。

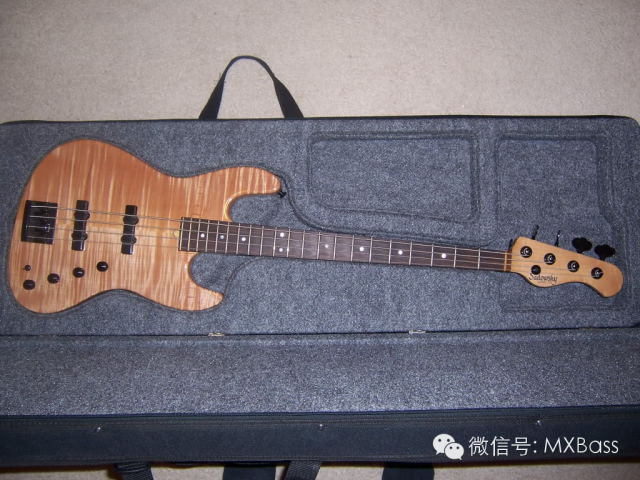

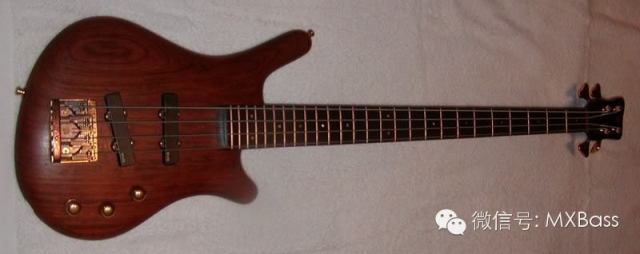

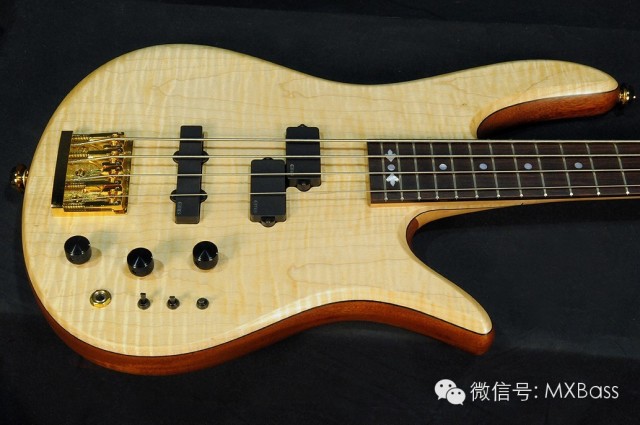

Schaller 3D，代表琴：早期Warwick、Sadowsky、Fodera



看到这些熟悉的琴但是并不很熟悉的琴桥在上面会不会怪怪的~？

德产经典，曾经头把交椅的琴桥，Schaller 3D

非常坚固稳定的一款桥，且配合指板弧度，琴桥的底座就是弧形，弦码在上面自然排列。

但是很遗憾，Schaller的辉煌停留在上世纪80年代，之后便被Hipshot等等美系取代。

虽然现在仍然作为一个经典款式被广泛使用，但是远达不到当年辉煌了。

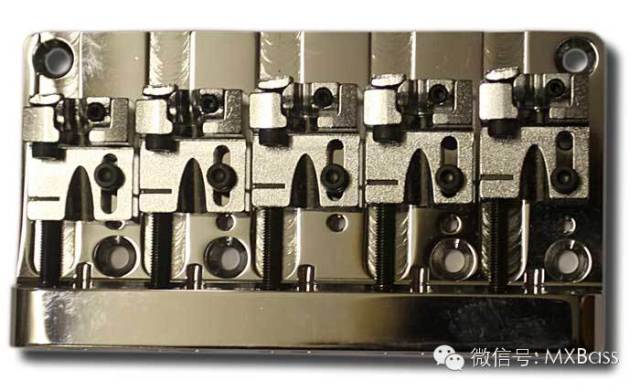

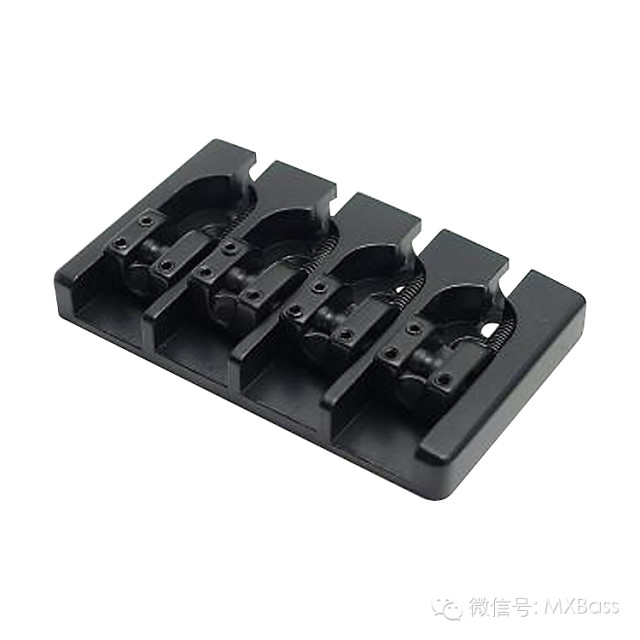

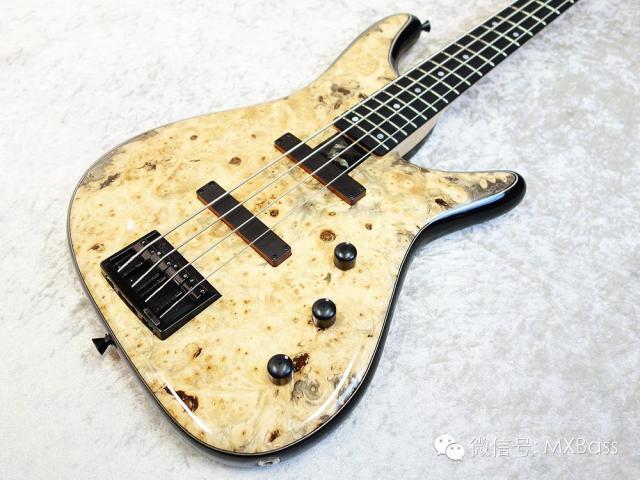

Gotoh 510B，代表琴：很多日系小众。

这个琴桥我真没查到和想出来特别有名的使用琴，但之所以还拿出来说是因为这货得说是截至目前为止最复杂的琴桥。

整个琴桥能卸出来几十个零件...设计之复杂对工艺要求之高是前无古人的，Gotoh虽然是日本厂，但就这个琴桥妥妥秒杀所有德国式的严谨。

所有零件全部咬合，所有可调部分都带有螺丝锁，调一回琴桥需要两个规格的六角轴松开三个点，然后还需要螺丝刀调节八度等等...

麻烦归麻烦，但是调好了真不操心。

话说Gotoh也得说是这世界上最著名的代工商，太多品牌的琴桥虽然是自己的Logo但是是Gotoh代工，比如前一个时期的Fodera和Sadowsky等等。

在日本就更不用说了，相当多的日本品牌选择Gotoh金属件，多到不胜枚举。

比如Sugi和绝大部分ESP。

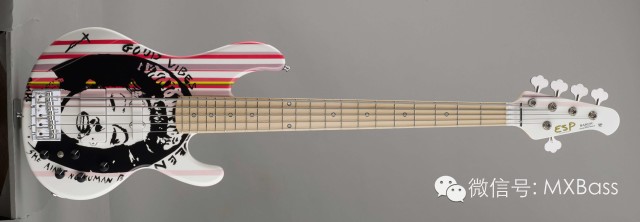

另外话说上面这个Bardic使用的404SJ琴桥是默认带有穿体孔的，但是这琴却不穿体，上弦儿的时候看着很明显闲置的穿体孔略微别扭。

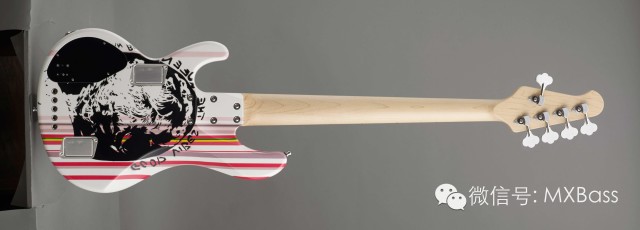

终于限量版们改穿体了。


但是这涂装简直叔可忍婶儿也不忍了。



嗯，差不多是这样，实际现有的琴桥种类太多了，且这个东西有个CNC就能自己加工，主要还是看设计。

所以梦心也只是挑特别经典和比较有代表性的桥，大伙儿要是还有什么感兴趣的请留言交流。

必须认真考证，同时大胆胡说，就是我。

梦心的个人微信账号：MXBass




原文地址，图片挂了的朋友请移步：

http://mp.weixin.qq.com/s?__biz= ... c8760f7b94750bdf#rd

Monshin

图片二缺中...稍等我调整一下...

之所以后来很少在论坛发帖就是因为编辑起来忒困难...

jinshuanglubass

Monshin 发表于 2014-11-5 14:15
图片二缺中...稍等我调整一下...

之所以后来很少在论坛发帖就是因为编辑起来忒困难... ...

梦版 辛苦了

太阳城

必须支持！说实话，论坛观感比手机更好，图片更清晰！

约翰马羊

太阳城 发表于 2014-11-5 16:38
必须支持！说实话，论坛观感比手机更好，图片更清晰！

大哥说的是...就比如Hip A压电那张我在手机上眼睛都要碎了也分辨不出来...

追の忆

看不见图。。。

翔少

mayihui0615

“继Ernie Ball姓个球之后又出来Leo Quan姓个圈。”
梦版实在是太精辟。
辛苦、顺便问一句，那些民间的仿制坏屁股和正版坏屁股有何区别、
小弟最近有萌生入手badass的想法，

bassam0222

許久未見的營養好帖....

格言２００４

还是电脑上看的舒服！顶了！

Fender Roscoe Beck 的桥，应该就是从Gotoh 510B 基础上修改得来的，  查到的是Gotoh Costom Shop，其调节确实太反人类了！但是调节好后，确实很稳定。

Monshin

追の忆 发表于 2014-11-5 20:23
看不见图。。。

有劳您移步原文地址，在主楼最后。

Monshin

mayihui0615 发表于 2014-11-5 21:35
“继Ernie Ball姓个球之后又出来Leo Quan姓个圈。”
梦版实在是太精辟。
辛苦、顺便问一句，那些民间的仿制 ...

要不我仿一个然后告诉您区别...~？

这东西如果不是自己DIY，乐趣所在，那么就请慎重仿制品吧...除非自己试过觉得OK喜欢~

Monshin

bassam0222 发表于 2014-11-5 21:57
許久未見的營養好帖....

老师过奖~只是臭不要脸惯了~未成熟的文字拿出来大家一起PK而已~

Monshin

robinzhao830 发表于 2014-11-5 22:13
梦兄，图完全看不到。

补充一个，德国的 ETS 琴桥，贝斯有 tuning forks，transmission 和 MK III（分体式 ...

有劳Robin兄移步原文吧~在主楼最末~

期待成品~绝逼充满力量的范儿吧~

whatlam

那么这种琴桥是不是就不用考虑升级了。。

追の忆

长知识的帖子 深夜一顶！

Monshin

格言２００４ 发表于 2014-11-5 22:08
还是电脑上看的舒服！顶了！

Fender Roscoe Beck 的桥，应该就是从Gotoh 510B 基础上修改得来的，  查到的 ...

我的Steve Bailey也是510B改版~但是简化了相当多了~之前淘过的一把AP Steve Bailey就是原装510B~

整调了一下午...

nica

首先想问一下版主，为什么你帖子上发的图片我都看不到呢？
另外，这个帖子直接造成我损失了234美元
我在没看图片的情况下，果断登陆了keeley官网，发现了大大的sale
不要259，只要199，果断下单，35美元的快递费老子也忍了
所以，现在问题来了，谁要4钮压缩，可以联系我了！！！

约翰马羊

nica 发表于 2014-11-6 09:44
首先想问一下版主，为什么你帖子上发的图片我都看不到呢？
另外，这个帖子直接造成我损失了234美元
我在没 ...

首先，我也很无奈为什么图片会有很多人看不到，所以在主楼最后贴了原文地址。

其次，$259是零售价格，$199是预售价格，11月4日发售，所以我以为发帖时都会259了。

再次，“人生苦短，放手去买”，括弧笑。

shewu0

学习了，顶顶来自: iPhone客户端

ono69

fodera现在已经不用gotoh？

约翰马羊

ono69 发表于 2014-11-7 14:18
fodera现在已经不用gotoh？

08年左右得到的信息是Hipshot~最近的信息没有确认到是哪家~

darknova

从来没用过压电桥的屌丝路过

约翰马羊

darknova 发表于 2014-11-7 17:29
从来没用过压电桥的屌丝路过

花了230买了个压电桥的屌丝拉你回来~

darknova

约翰马羊 发表于 2014-11-7 17:33
花了230买了个压电桥的屌丝拉你回来~

话说我大波贝斯上的压电拾音器一点都不好使,这货需要什么东西推一下功率吗?

约翰马羊

完全没接触过啊...

但是之前帮翻译小组弄东西的时候接触到了一篇文章~

很多弦乐团的大提和倍大都青睐Barcus Berry牌的压电拾音器~而且搭配压电拾音器还有一个外置Preamp~

骨头的骨头

是不是FENDER 51P的8度永远调不准？

约翰马羊

骨头的骨头 发表于 2014-11-8 19:39
是不是FENDER 51P的8度永远调不准？

哗~怎么会被理解成这样...

只是因为调节时候不很稳定比较难调而已~

rocklzj

新闻主编

赞！文章写的很棒。PS:求一个BADASS琴桥！！！！！

ikangta

图片没有了
