看设备TS SCREAMER 代表款对比实测 很多论坛上面有一些帖子，被叫做“月经贴”，理由很简单，就是每个月都会出现，吉他论坛也经常有这类的问题，就昨天还看到一个：说人头马过载和TS808我应该选哪个？ 从70年代末期，有了第一块TS808以后，以TS808为对象的问题估计就没断过……上上周了应该是，好友高老来工作室玩，还提了几个小玩具。掏出来一看，这不是吉他手都喜欢的那一抹绿色么？于是赶紧接过来：唉，老高，来就来吧，还带什么礼物，真是……
这三块效果器，从左到右分别是手焊搭棚版的TS808，太阳脸改装的TS808，还有全球限量3500只的TS808 35th。每一块都不便宜，老高这货当然不舍得送给我，所以我才赶紧写文章然后还给他，要不下次他就用尼康的袋子装菜刀过来了…… 关于IBANEZ TS808的文章网上太多了，几乎没什么好讲的，于是干脆来个看图作文，冒死把老高拿过来这三个大宝贝解剖一下。（本文多图，非WIFI环境慎入）！
手焊版本的808盒子跟个坦克一样，铁做的，拿着钪钪响，用来防身没问题。
太阳脸这个中规中矩吧，也够绿的，可能这就是许多日本男人生命中的颜色，嗯？

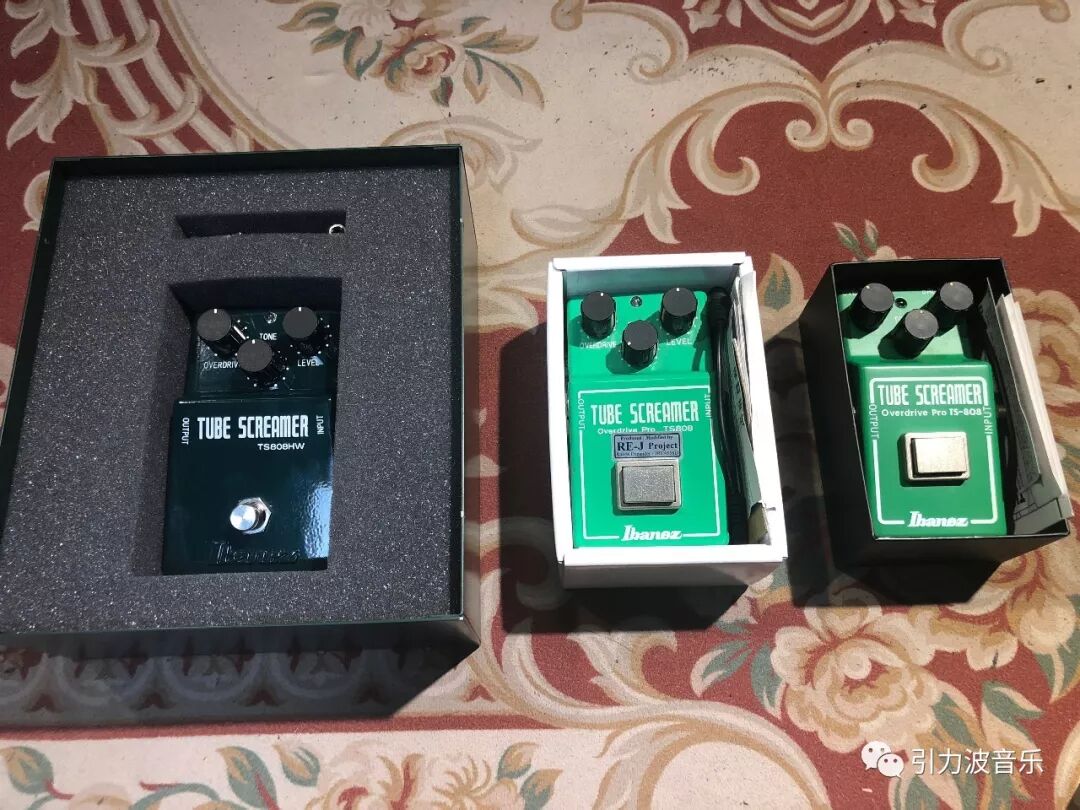

35周年的盒子还不错，果然是限量，看着就不便宜。二话不说揭起盖头来……
HW版本让我想起小时候买的盒装月饼……取下月饼盒里面的饼只有鹌鹑蛋这么大…… 接着开，太阳脸版本里面的东西真多，什么介绍的资料啊， 哪个艺术家用过这么效果器啊，说明书啊一大堆，一眼看到了JOHN5。

Analogman的太阳脸贴纸也挺艺术的，简单，一种说不出来的好看。
接着是35周年，普通的用户手册和保修卡什么的，还贴心的配了4个小脚垫。
HW就是浓浓的月饼风格了，除了盒子，里面是一穷二白。

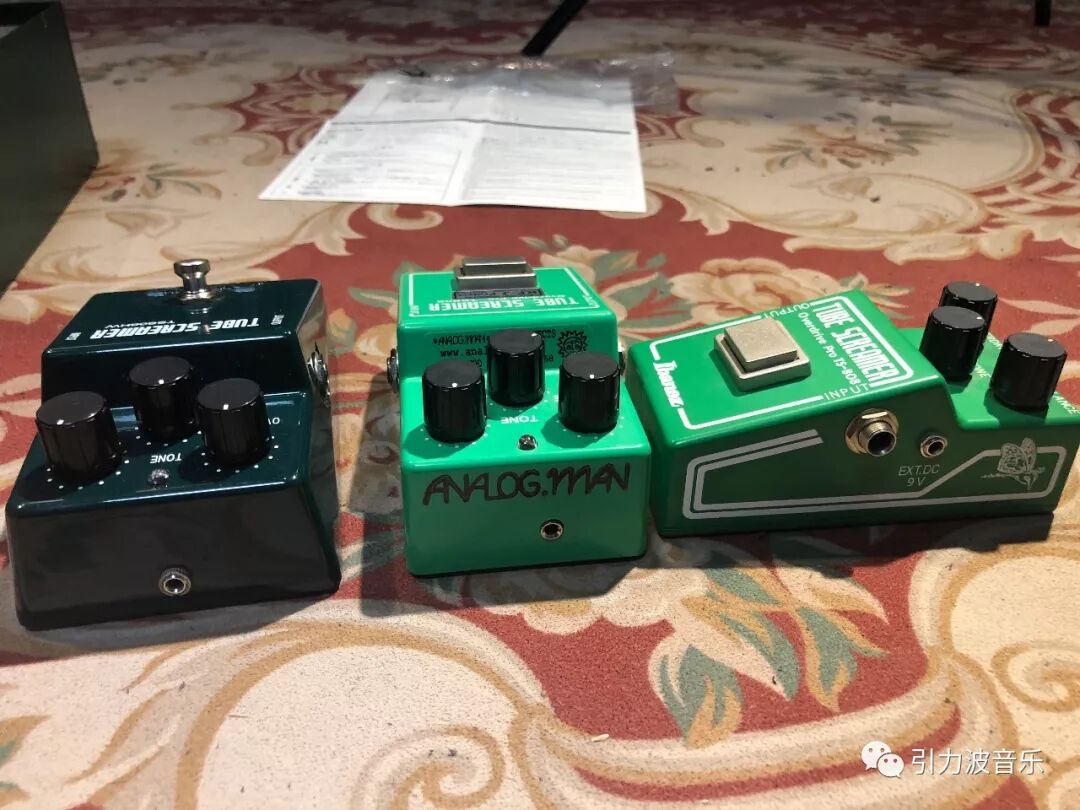

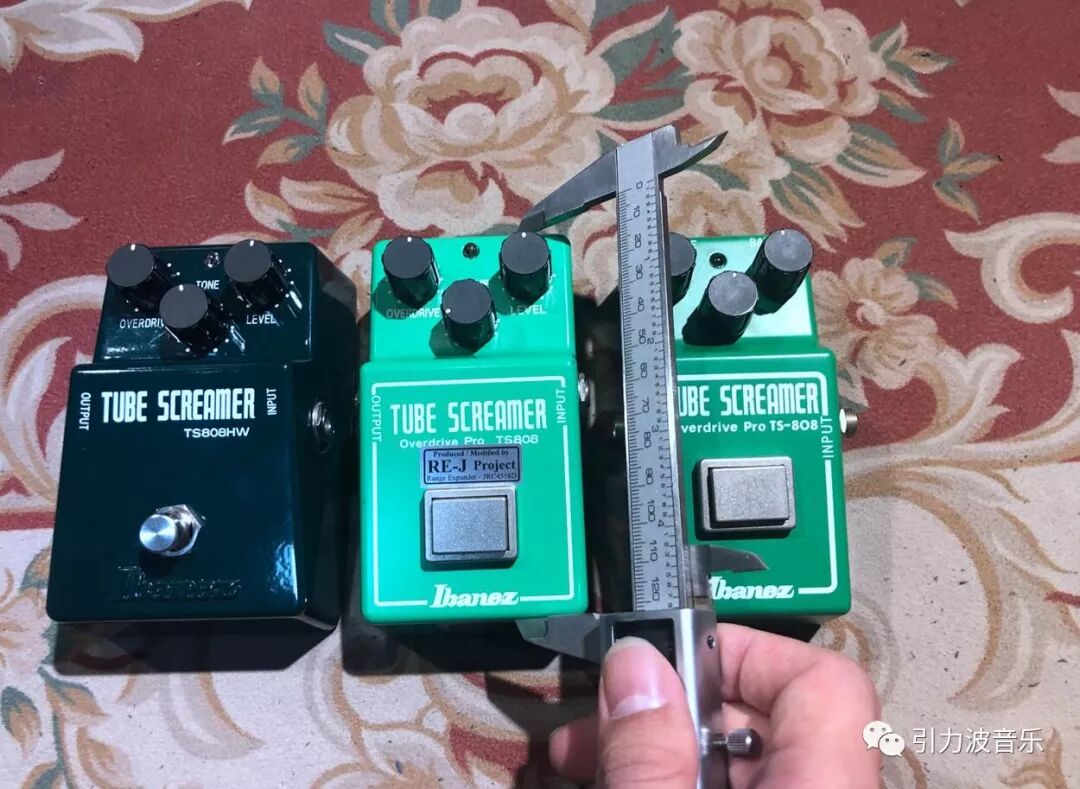

先看效果器外壳，太阳脸是略长2毫米左右。
35周年最窄，HW就最宽，实际上个头的差距不大，但是重量HW遥遥领先，太阳脸其次，35周年则轻飘飘。
三个效果器的电源口都是3.5的（人头马KLON也是这个种口），HW和太阳脸都在顶上，而35周年在右侧，应该是为了保留复古的特点吧。

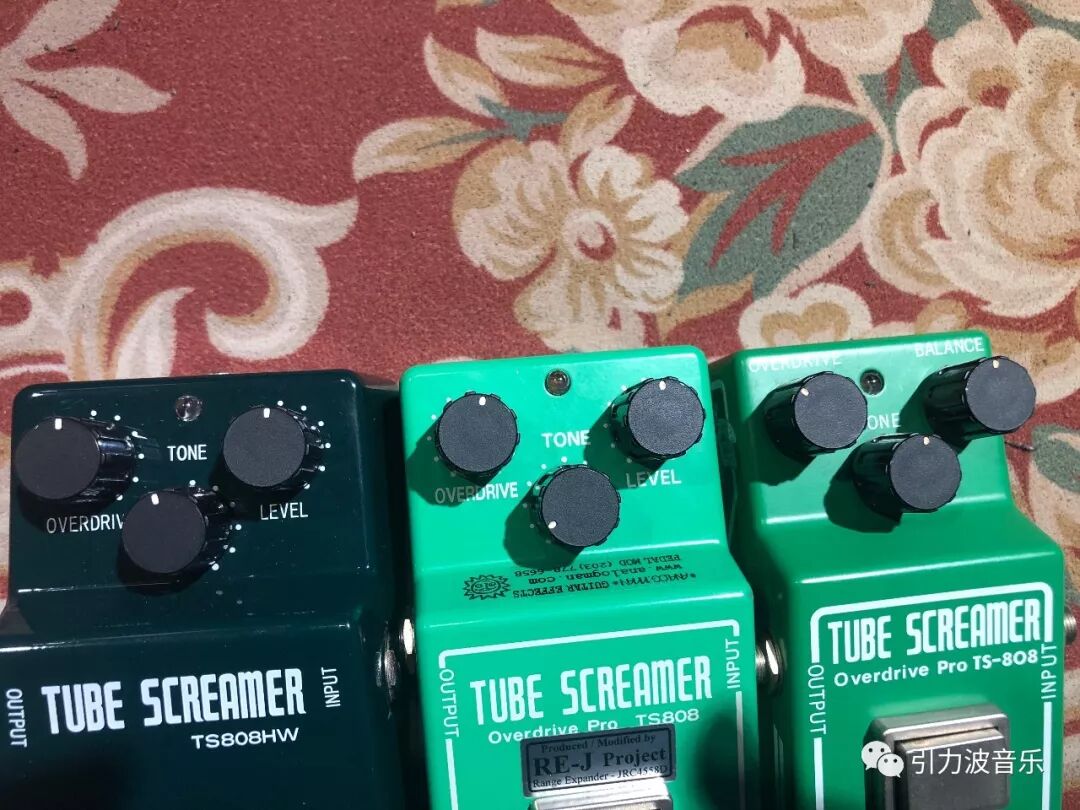

看三个扭上面的字，35th的level写的是BALANCE。

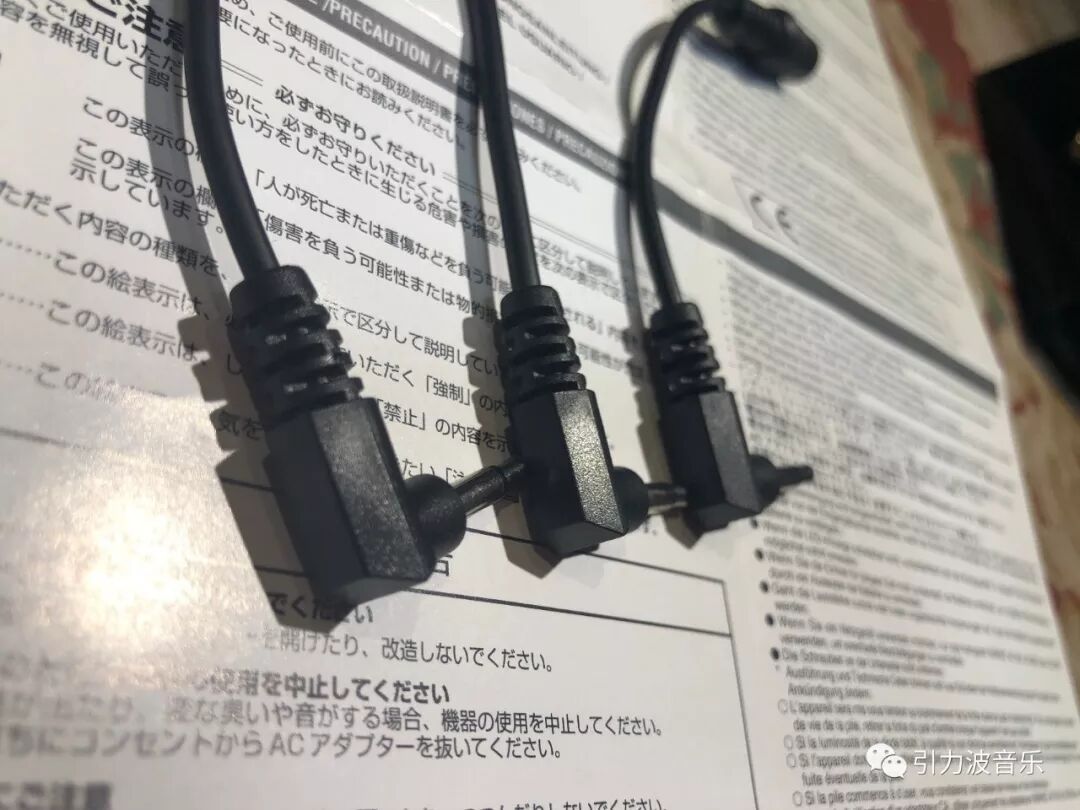

三个版本的效果器配的效果器电源线应该一个厂家的磨具，完全一样。

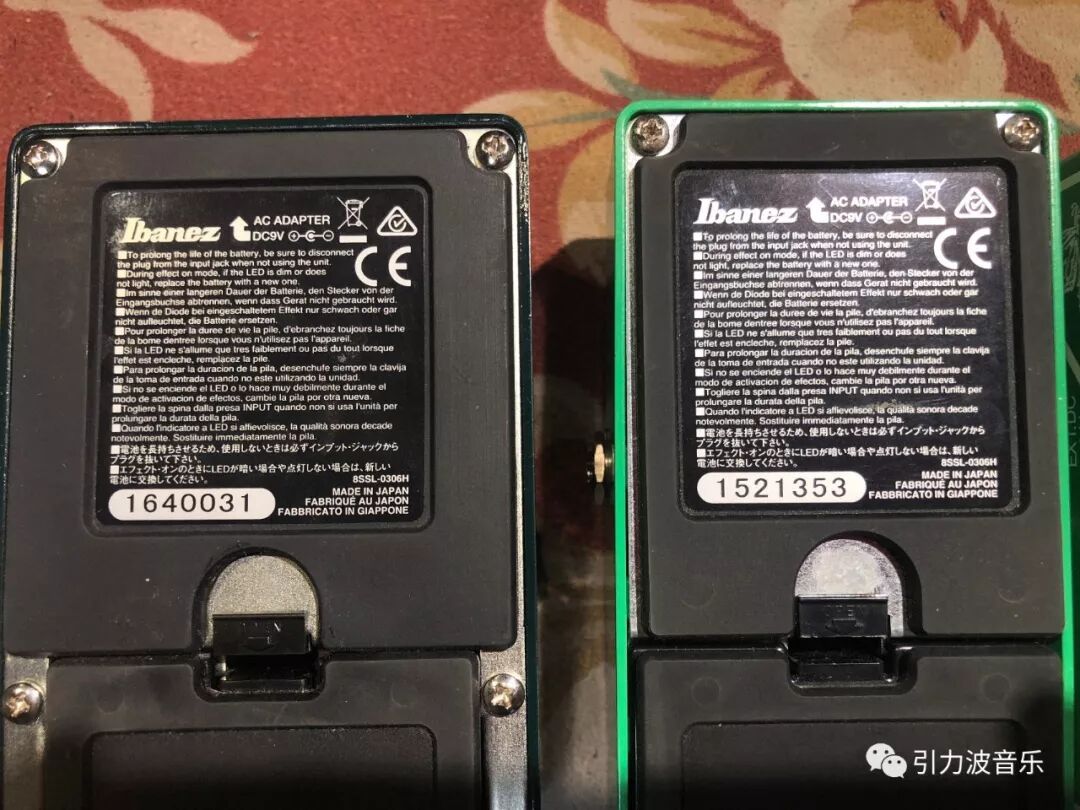

HW和太阳脸的底部标签是一样的，原产地都是日本。
35TH的底部干净点，下面还有个身份标识，应该是3500块限量的第2076块。
接下来要拆机了，小时候（大概五六岁？）拆过电视机，装回去的时候发现零件多出来几个， 结果被家母发现，往死里揍了我一顿，于是后来养成了“拆机强迫症”，亲戚朋友们往下看就知道了。
先拆不需要动螺丝刀的，WH和太阳脸都有一个电池盖，可以快速换电池。35th需要用螺丝刀。
二话不说，拆。所谓的拆机强迫症就是，每个螺丝拆出来都要记住位置， 从哪扭出来，还从哪扭回去，避免螺丝进入不同螺口导致孔洞被破坏。 大概就是这个图的样子：
太阳脸（左）和35th都用了塑料来做一个简单的绝缘。
太阳脸的内部电路，看起来不复杂，碳膜电阻还有一些小电容包围着一个JRC4558D E052A,值得注意， 太阳脸808的IC是装在一个架子上的，拆卸会比较方便，这就意味着，如果你想折腾，不用烙铁就能把IC换成别的型号，以得到不同的音色。
35th保留了大部分元年TS808的特征，有两个IC! 都是JRC4558D E50584，焊上去的。一眼看过去一水的瓷片……

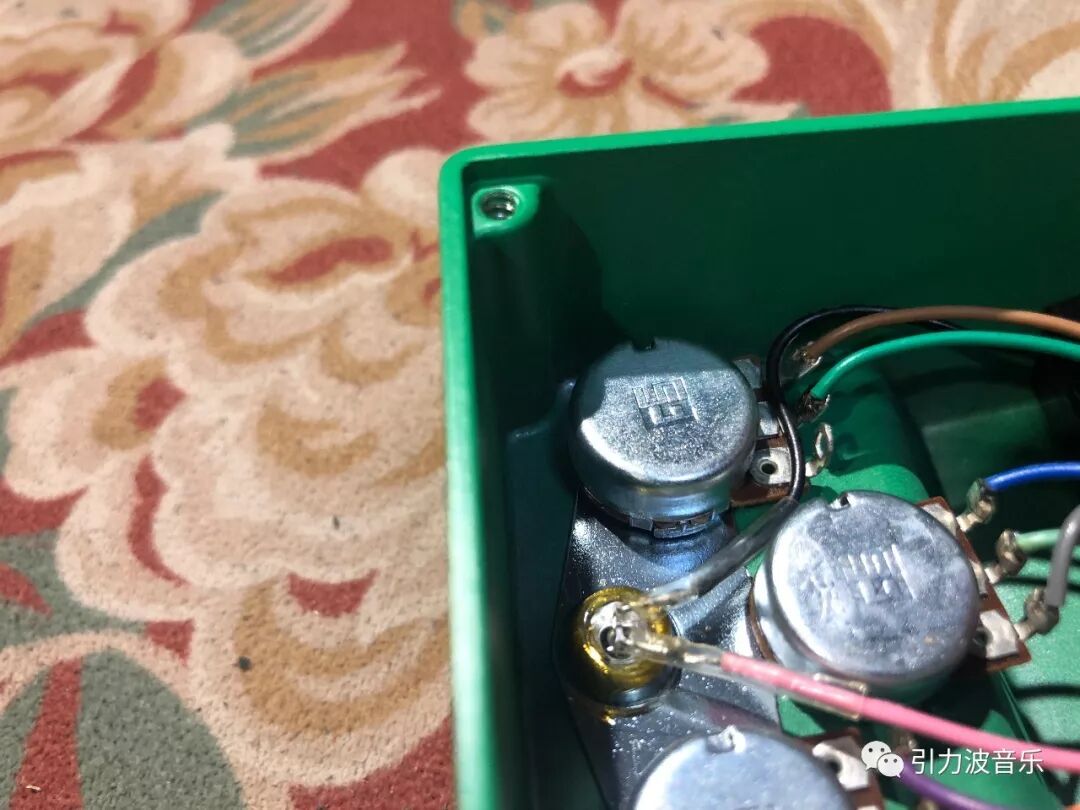

电位器隐隐约约看的到太阳脸这个印着JAPAN,阻尼感是不错的。
35th用的电位器阻尼感最好，但是一下没想起来是什么牌子
太阳脸的灯在一个电路板上，用一个螺丝固定，如果不喜欢红色，是比较容易换的。
而35th像是粘上去的，没敢用力拔。
HW里面竟然搭了一个小棚，，原件脚对脚连在一起，芯片是JRC4558D E066A， 也是焊上去的，手工不好别乱换，很麻烦。
翻开后面，做工算不得细腻吧，飞线眼花缭乱，逼死强迫症……
电位器可以很清晰的看到数字，LEVEl用的是100kB,TONE用的是20kW，OVERDRIVE用的是500kA。 如果有心复刻，买个HW来抄板挺不错的，什么都看得见，哈哈。
开始往回装，要赶在老高催我之前录好对比视频，嗯……希望没有多出零件吧。
|
