IBANEZ TS9与TS9DX到底有什么区别很感兴趣,本人经过仔细研究这2块效果器的电路后,基本了解了它们在电路设计和最终音色表现上的不同之处,特写下这篇文章,希望对想购买这2块效果器的朋友有所帮助.

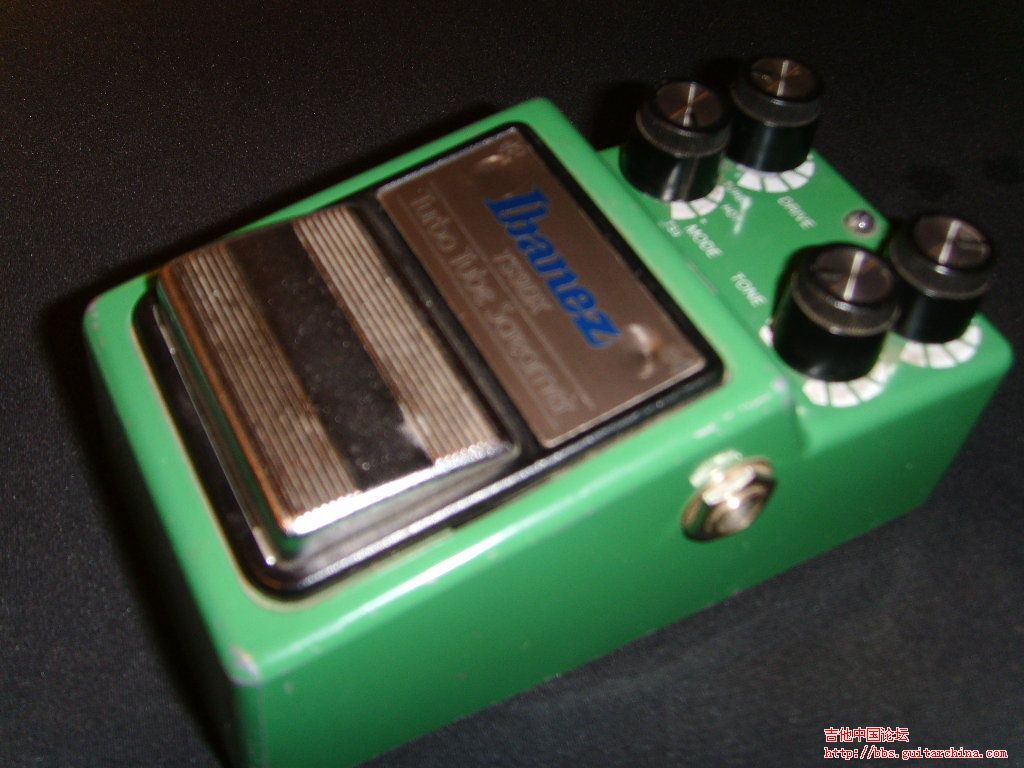

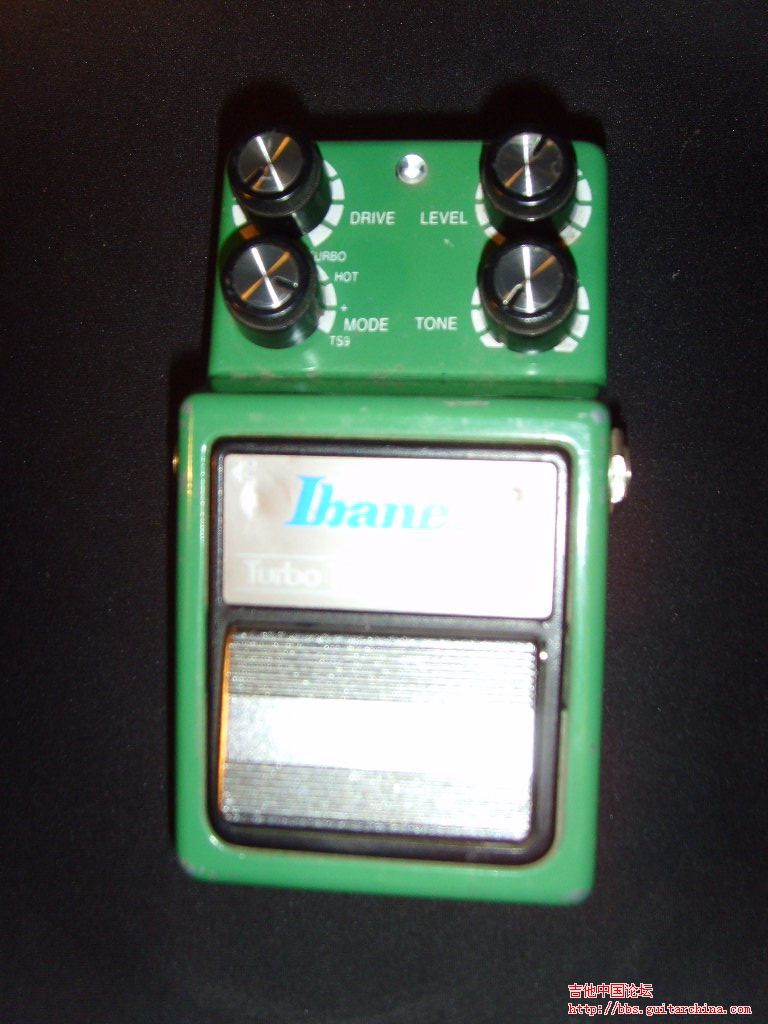

首先从外观来看,TS9的外壳是浅绿色,上面有DRIVE, LEVEL,和TONE三个旋纽,而TS9DX的外壳是深绿色,上面除了DRIVE, LEVEL,和TONE三个旋纽以外,还多了一个MODE旋纽,吉它手可以通过旋转这个旋纽来选择TS9, +, HOT和TURBO这四档不同的音色模式.
通过对外观的分析,很显然,这2块效果器的区别最主要就是这个MODE旋纽.经过本人的不断研究和测试,发现这个MODE旋纽下面其实是个类似双刀四掷的旋转式的挡位开关,它分别控制运放失真回路上的电容和削波电路的类型,在TS9这一档,电容数值为0.047uF, 削波电路上是一对二级管(与TS9里的电容数值和削波电路类型一模一样). 在+这一挡,电容数值为0.22uF, 削波电路上是二对二级管.在HOT这一档,电容数值为1.0uF, 削波电路上是一对红色发光二级管.在TURBO这一档,电容数值为2.2uF, 削波电路上什么都没有.
学过电子的朋友都知道,在电路的信号流里,电容的数值越大,通过的信号里保留的低频就更多.因此我们在转动MODE旋纽时会听到吉它信号的低音随着档位的上升而一级一级的加重. 而就削波电路而言,不同的削波类型得到不同的失真波型.两对二极管可得到比一对二极管更大的输出,同时减小一点点的失真.而一对发光二级管能得到比普通二级管更"Crunch"的音色.而如果削波电路上什么都没有,则信号的正波和负波都没有被"修剪",从而得到更加有力和厚实的音色.
－－－－－－－－－－－转贴2者的区别 ^6^10^23
老版的背后电池盖里 印着MAXON字样，因为早期的ts9日产都是MAXON生产的。我个人感觉它的低音更好 可以弹出很布鲁斯的味道。它的ts9那档和原版的ts9没什么区别。＋和hot这档弹布鲁斯很不错，最后turbo这档音色很厚，弹爵士非常好。一个效果器4个音色从薄到厚很实用。用strat琴颈拾音器的音色 我非常喜欢。
[ 本帖最后由 蓝调吉他手 于 2006-11-12 20:17 编辑 ] |
|
发表于 2006-11-11 20:26:02
发表于 2006-11-12 11:40:44
