不再使用3DPDT开关了,一样能做完美的True Bypass

[复制链接]
发表于 2006-12-26 15:12:08 | 显示全部楼层 |阅读模式
吉他中国微信公众号
老早的一些想法,以前给人改装过FX;闲下来了整理了一下。

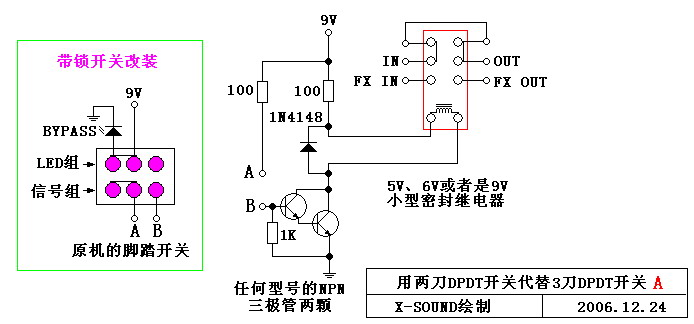

  没有3DPDT一样可以做完美的 True Bypass。;) 元件选择全密封的小型继电器,抗氧化、防脏污、接触电阻低、简单实用、最大的优点:便宜、好买!实际的操作电路简单,改装电路也非常的简单,效果和使用3DPDT一样,可以适用于带锁开关和点触开关两种。

[ 本帖最后由 X-sound 于 2006-12-26 15:21 编辑 ]
 楼主| 发表于 2006-12-26 15:13:27 | 显示全部楼层

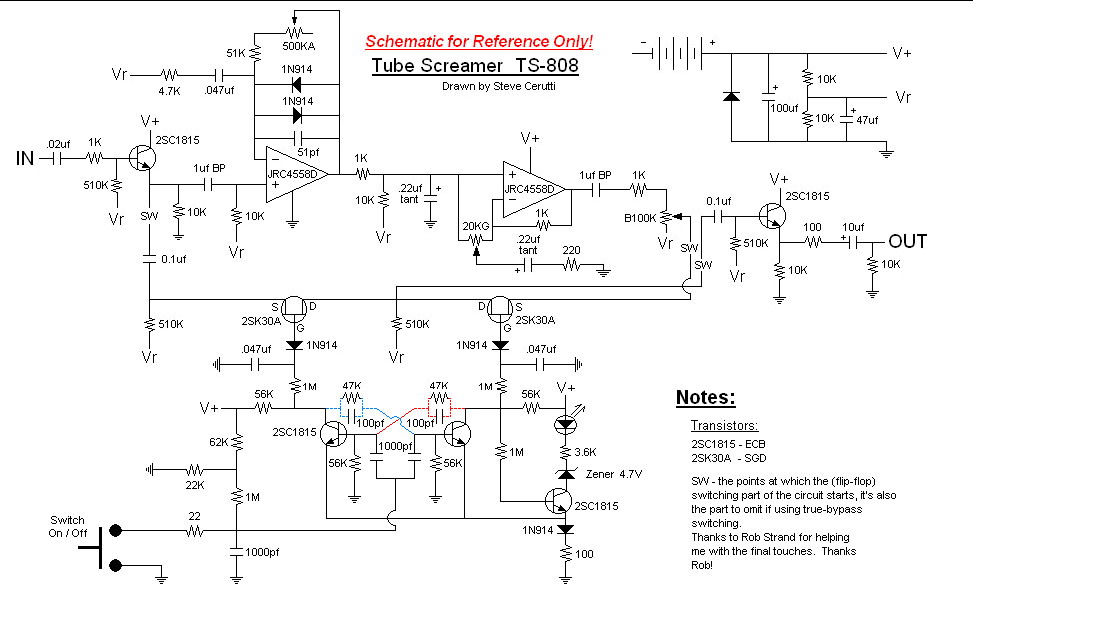

点触开关改装实例:TS808

吉他中国抖音
点触开关改装实例:TS808

TS808原图

TS808原图
 楼主| 发表于 2006-12-26 15:14:40 | 显示全部楼层

点触开关改装实例

GC视频号

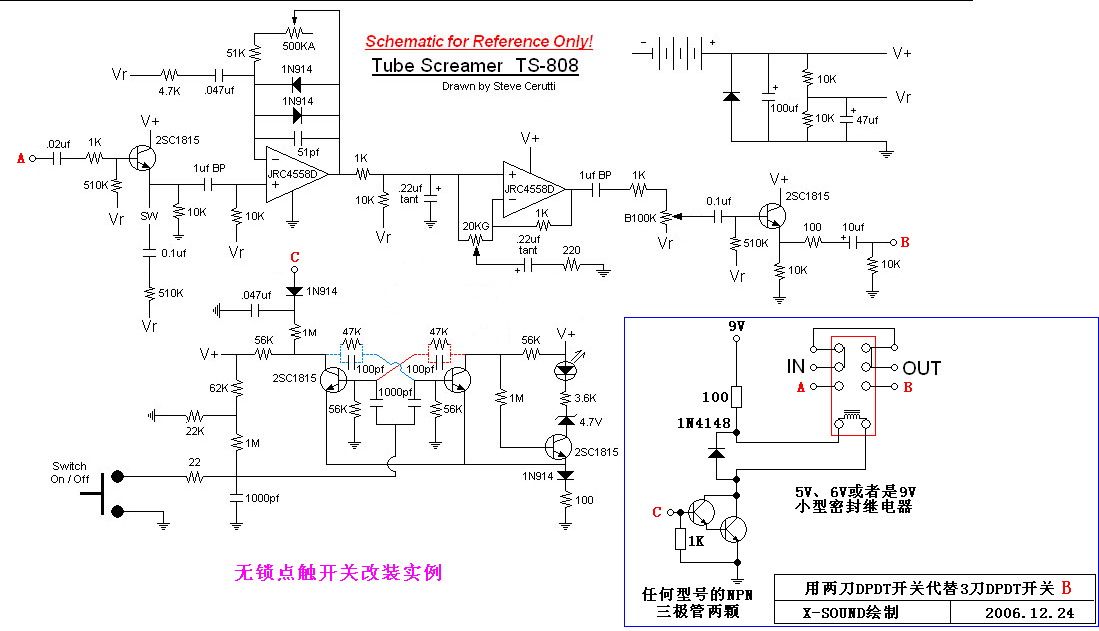

点触开关改装实例:TS808实际改装图纸

实例

实例
 楼主| 发表于 2006-12-26 15:19:45 | 显示全部楼层
买琴买鼓,就找魔菇
改装中使用双刀双掷的继电器,连线时注意常开触点和常闭触点的连接关系就可以了。
对于点触开关型的效果器的改装,最好能够先测量一下切换FET;如果改错了也不要紧,把线对换一下就好了。:lol
发表于 2006-12-26 15:44:58 | 显示全部楼层
顶!确实是好办法,也想过,但是它的耗电就......(用电池的时候)
发表于 2006-12-27 09:43:09 | 显示全部楼层
好帖要顶!
发表于 2006-12-27 11:22:37 | 显示全部楼层
这个要顶
发表于 2006-12-27 13:47:59 | 显示全部楼层
顶你个柿!!!!!!!!
 楼主| 发表于 2006-12-27 17:03:54 | 显示全部楼层
^4 顶死我了,不过我身上可没“柿”:P
发表于 2006-12-27 17:45:05 | 显示全部楼层
这方法挺好!!!!!!!!!!!!!!!!!!!!!~~~~~~~~~~~~:Q ~~~~~~~~~~~~~~~~~~~~~~~~~~~~
发表于 2006-12-27 17:48:34 | 显示全部楼层
看来用白色字也成了尽人皆知的秘密了,顶X爷,好贴!
发表于 2006-12-27 18:10:55 | 显示全部楼层
你们怎么那么聪明嗲
发表于 2006-12-28 00:47:10 | 显示全部楼层
好啊,不过只能用电源了,一只9v一下的小继电器大概要40mA以上的用电量,比一般效果器本身还多,我作那个红外开关时买了个超小型的就是。
好像比洋新出的电子管前级单快od100里就是用了单路无锁和继电器加个小片子来干的,唉,为啥没几个厂来做9点的开关呢
发表于 2006-12-28 12:40:53 | 显示全部楼层
:lol: 我爱你哈哈
聪明
发表于 2006-12-28 21:42:49 | 显示全部楼层
:kiss: 没9脚开关也能过了!
发表于 2006-12-29 14:49:14 | 显示全部楼层
好活儿~~~哈哈 手头还有一大条欧姆龙呢....
发表于 2006-12-29 21:02:05 | 显示全部楼层
顶!!耗点确实是个问题,不过要是那种自带变压器的效果器就没关系了。
发表于 2006-12-29 22:01:42 | 显示全部楼层
牛BBBBB,这个我很早就用了。但大多数心目中还是觉得继电器没有3DPDT开关好,这些主观意识不是一时间能给纠正的,用好的继电器还是很不错的
发表于 2006-12-29 22:48:11 | 显示全部楼层
感觉还是有点麻烦,嘿嘿。其实用一般的接法就行。都是TRUEBYPASS。
 楼主| 发表于 2006-12-31 13:16:52 | 显示全部楼层
是稍稍麻烦了一点,不过几样东西加起来一般不超过10块钱!而且不用满大街的找开关,使用灵活方便(带锁、不带锁两种方式都适用,适当改变电路还可以做箱头的通道切换电路),耗电增加不多(30ma左右)和蓝色的LED灯相当(24ma)。
综合上面这些因素,就知道这点麻烦值不值了:lol
发表于 2007-1-1 16:31:42 | 显示全部楼层
EH 现在出的2个真空管的单块我拆过一块,类似这样。
好象在1N1418的地方接LED---用于显示状态,然后只需要2脚的带锁开关---实际是把一
个3PDT当2脚的用----真的,3DPT当做DPDT的我也见过用在RAT上---与工厂里的货有关

用继电器除了耗电这一条,还有就是反应时间问题----绝对小问题
大家不妨查一下手头继电器的参数,我手头的目录中的继电器
operate time: 10ms max
release time:  4/5 ms max

实际上应是感觉不出来,ZOOM G系列/TC 号称最快的切换速度  5ms
已经感觉不出来了。

其实继电器优点很多,只是说也有其缺点。
发表于 2007-1-1 22:05:13 | 显示全部楼层
呀哈哈~~``````牛呀!
发表于 2007-1-5 11:36:31 | 显示全部楼层

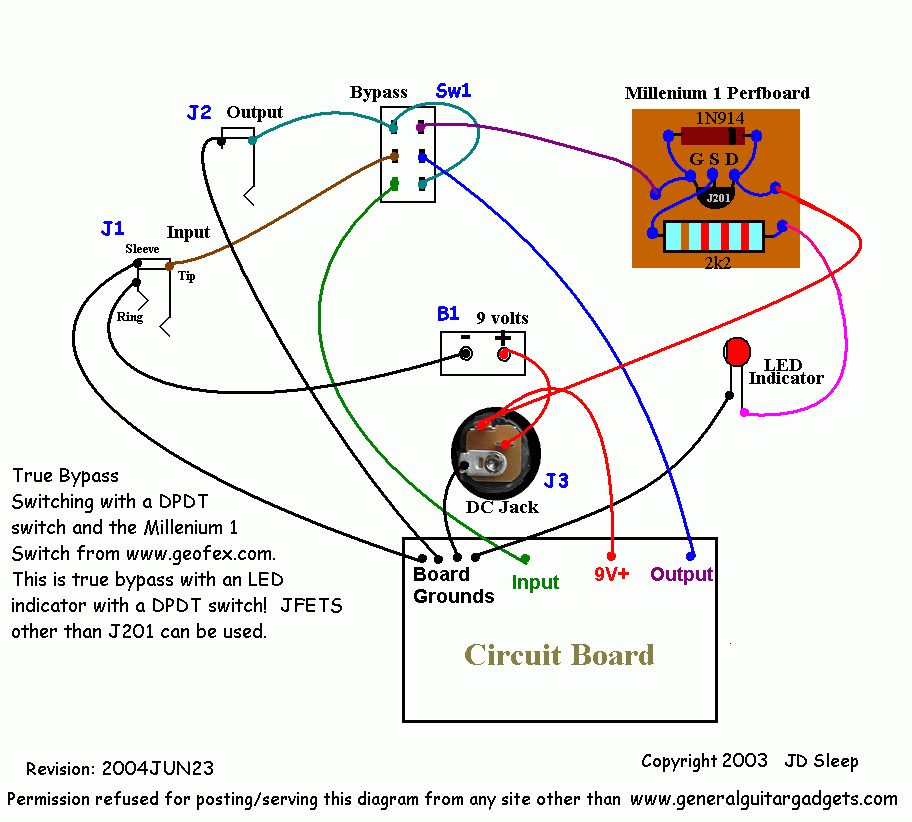

这个入图看下~有无用~~~
发表于 2007-1-5 15:16:57 | 显示全部楼层
原帖由 透明的狼 于 2006-12-29 14:49 发表
好活儿~~~哈哈 手头还有一大条欧姆龙呢....


你还是 直接用3PDT好啦
发表于 2007-1-5 16:46:28 | 显示全部楼层
发表于 2007-3-25 23:41:18 | 显示全部楼层
谢谢大家分享
发表于 2007-7-11 15:19:11 | 显示全部楼层
^18  牛人确实多.希望牛人们再接再厉,不管是DIY也好,改装也好,在外观和质量上都在上一个新的台阶  @ _@  !!老外的很多牛效果器,不也是从自己手工,黑研究,黑实验,最后得到乐手的广大认可后,才规模化的工业量产的吗!
发表于 2007-7-11 16:38:33 | 显示全部楼层
技术与科研牛啊,,,,,,必须顶^13 ^13 ^10 ^6
发表于 2007-7-11 16:39:59 | 显示全部楼层
^13 ^5 技术与科研牛啊,,,,,,必须顶^13 ^13 ^10 ^6
发表于 2008-11-17 15:40:40 | 显示全部楼层
看不懂的人,发个水贴!~哈哈哈哈!~
