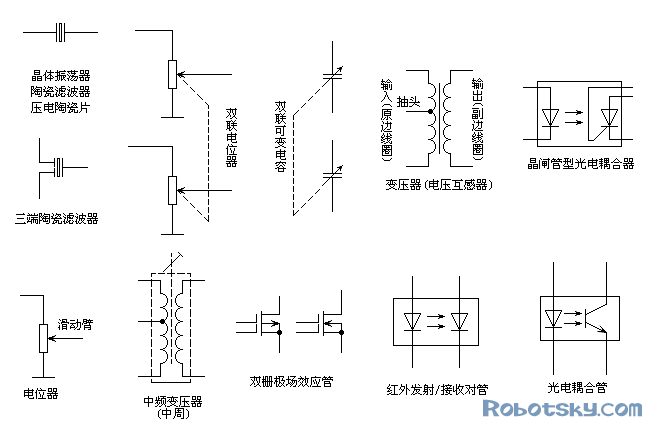

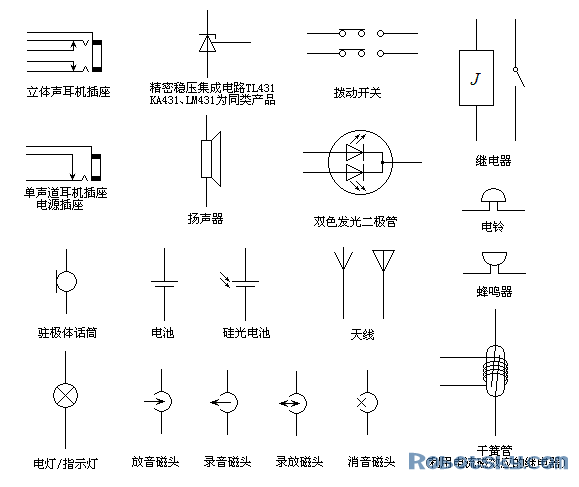

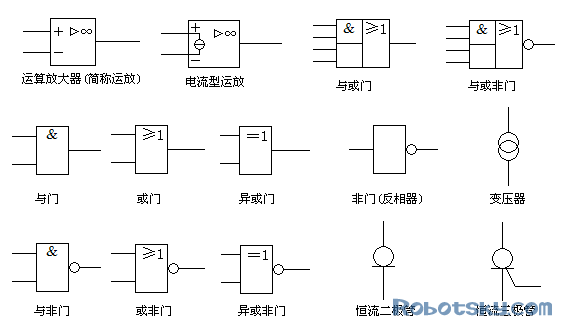

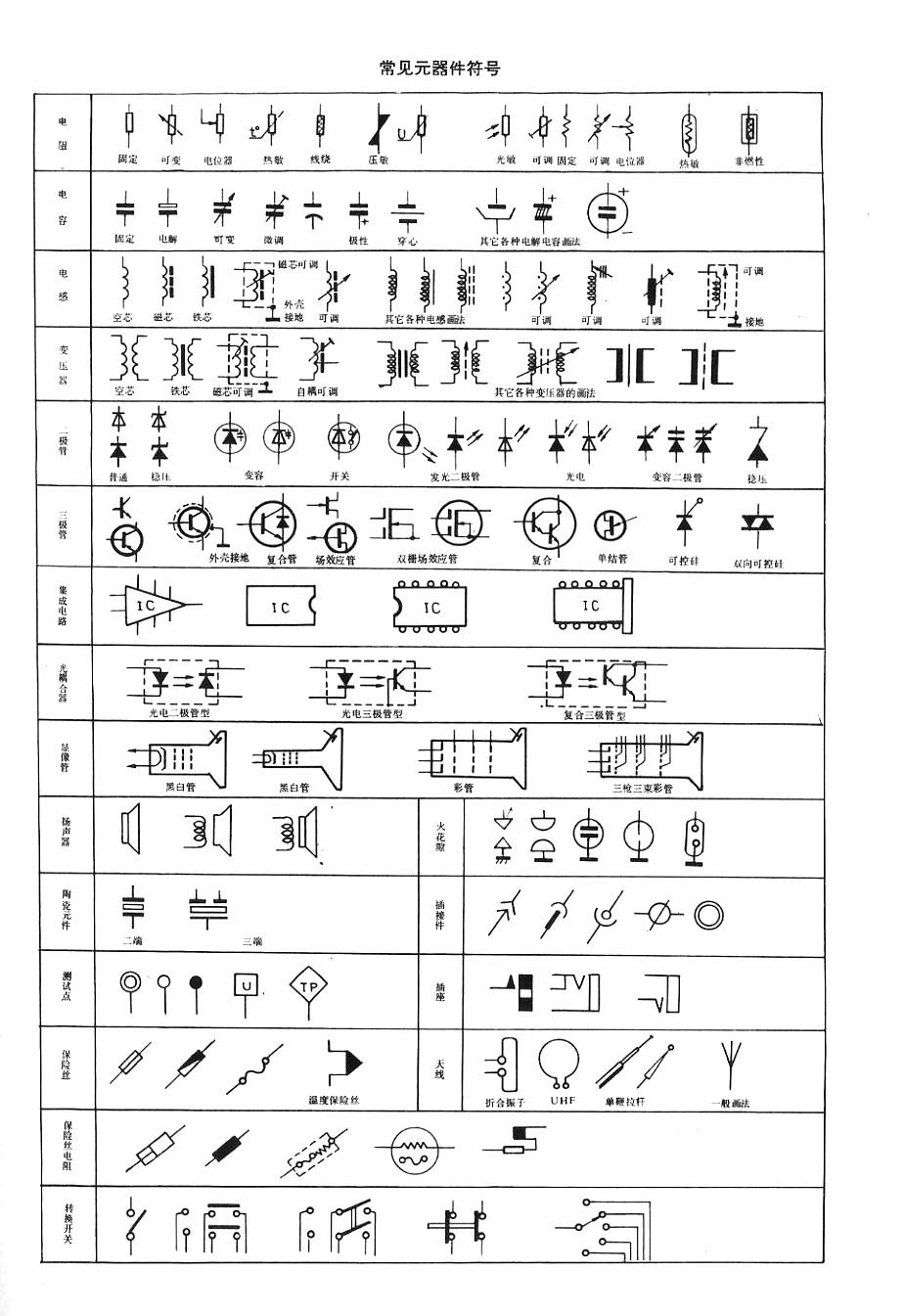

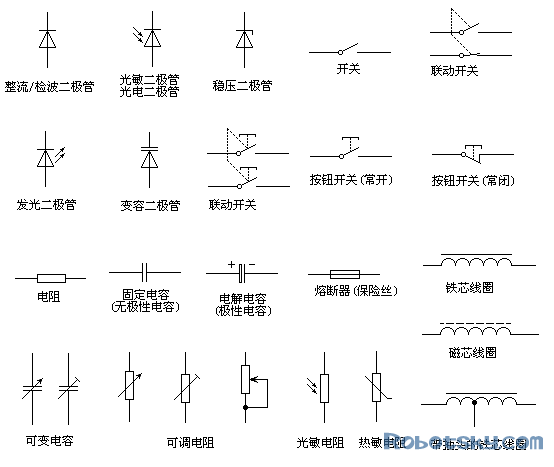

图又来了，常用电子元件符号

emaskler

喜欢的哥们帮忙顶了

emaskler

电流表 PA
电压表 PV
有功电度表 PJ
无功电度表 PJR
频率表 PF
相位表 PPA
最大需量表(负荷监控仪) PM
功率因数表 PPF
有功功率表 PW
无功功率表 PR
无功电流表 PAR

声信号 HA
光信号 HS
指示灯 HL
红色灯 HR
绿色灯 HG
黄色灯 HY
蓝色灯 HB
白色灯 HW

连接片 XB
插头 XP
插座 XS
端子板 XT
电线,电缆,母线 W
直流母线 WB
插接式(馈电)母线 WIB
电力分支线 WP
照明分支线 WL
应急照明分支线 WE
电力干线 WPM
照明干线 WLM
应急照明干线 WEM
滑触线 WT
合闸小母线 WCL
控制小母线 WC
信号小母线 WS
闪光小母线 WF
事故音响小母线 WFS
预告音响小母线 WPS
电压小母线 WV
事故照明小母线 WELM
避雷器 F
熔断器 FU
快速熔断器 FTF
跌落式熔断器 FF
限压保护器件 FV
电容器 C
电力电容器 CE
正转按钮 SBF
反转按钮 SBR
停止按钮 SBS
紧急按钮 SBE
试验按钮 SBT
复位按钮 SR
限位开关 SQ
接近开关 SQP
手动控制开关 SH
时间控制开关 SK
液位控制开关 SL
湿度控制开关 SM
压力控制开关 SP
速度控制开关 SS
温度控制开关,辅助开关 ST
电压表切换开关 SV
电流表切换开关 SA

整流器 U
可控硅整流器 UR
控制电路有电源的整流器 VC
变频器 UF
变流器 UC
逆变器 UI

电动机 M
异步电动机 MA
同步电动机 MS
直流电动机 MD
绕线转子感应电动机 MW
鼠笼型电动机 MC

电动阀 YM
电磁阀 YV
防火阀 YF
排烟阀 YS
电磁锁 YL
跳闸线圈 YT
合闸线圈 YC
气动执行器 YPA,YA
电动执行器 YE

发热器件(电加热) FH
照明灯(发光器件) EL
空气调节器 EV
电加热器加热元件 EE
感应线圈,电抗器 L
励磁线圈 LF
消弧线圈 LA
滤波电容器 LL
电阻器,变阻器 R
电位器 RP
热敏电阻 RT
光敏电阻 RL
压敏电阻 RPS
接地电阻 RG
放电电阻 RD
启动变阻器 RS
频敏变阻器 RF
限流电阻器 RC

光电池,热电传感器 B
压力变换器 BP
温度变换器 BT
速度变换器 BV
时间测量传感器 BT1,BK
液位测量传感器 BL
温度测量传感器 BH,BM

备注：本文来源于网上多篇文章。

湛江杀人王

不错不错·····新手福音~！！

BerryBC

其实..
有多少..能在平常的时候看到呢..?

emaskler

原帖由 BerryBC 于 2008-10-30 21:10 发表
其实..
有多少..能在平常的时候看到呢..?

呵呵，说的不错。名为常用，其实一些并不常见，但是为了帮助新手能够明白电路图这种伟大的奉献....

才华横竖都溢

这个 太抓业了

得好好学习一下啊

黄家鹏

很好的东西,精一个鼓励...希望多发这些好文章

发条橘子真

好定西，希望以后多发

徐良

好东西   收藏了

黄家鹏

原帖由 tianyi685 于 2008-10-31 09:06 发表
—| (─    这种符号常看到，是什么电容呢？图片上没有标。

有极电容

emaskler

谢谢斑竹支持，一定会努力的。

emaskler

电路基本知识

1.频率

   交流电在1s内完成周期性变化的次数叫做频率，常用f表示。频率的单位是赫（Hz），也常用千赫（kHz）或兆赫（MHz）做单位。1kHz=1000Hz，1MHz=1000000Hz。交流电频率f是周期T的倒数，即：f=1／T

2.周期

   交流电完成一次完整的变化所需要的时间叫做周期，常用T表示。周期的单位是秒（s）,也常用毫秒（ms）或微秒（us）做单位。1s=1000ms，1s=1000000us。

3.电容

   电容是衡量导体储存电荷能力的物理量。在两个相互绝缘的导体上，加上一定的电压，它们就会储存一定的电量。其中一个导体储存着正电荷，另一个导体储存着大小相等的负电荷。加上的电压越大，储存的电量就越多。储存的电量和加上的电压是成正比的，它们的比值叫做电容。如果电压用U表示，电量用Q表示，电容用C表示，那么

   C＝Q／U

   电容的单位是法（F），也常用微法（uF）或者微微法（pF）做单位。1F=106uF，1F=1012pF。

   电容可以用电容测试仪测量，也可以用万用电表欧姆档粗略估测。欧姆表红、黑两表笔分别碰接电容的两脚，欧姆表内的电池就会给电容充电，指针偏转，充电完了，指针回零。调换红、黑两表笔，电容放电后又会反向充电。电容越大，指针偏转也越大。对比被测电容和已知电容的偏转情况，就可以粗略估计被测电容的量值。在一般的电子电路中，除了调谐回路等需要容量较准确的电容以外，用得最多的隔直、旁路电容、滤波电容等，都不需要容量准确的电容。因此，用欧姆档粗略估测电容量值是有实际意义的。但是，普通万用电表欧姆档只能估测量值较大的电容，量值较小的电容就要用中值电阻很大的晶体管万用电表欧姆档来估测，小于几十个微微法的电容就只好用电容测试仪测量了。

4.容抗

   交流电是能够通过电容的，但是电容对交流电仍然有阻碍作用。电容对交流电的阻碍作用叫做容抗。电容量大，交流电容易通过电容，说明电容量大，电容的阻碍作用小；交流电的频率高，交流电也容易通过电容，说明频率高，电容的阻碍作用也小。实验证明，容抗和电容成反比，和频率也成反比。如果容抗用XC表示，电容用C表示，频率用f表示，那么

   Xc＝1/(2πfC)

   容抗的单位是欧。知道了交流电的频率f和电容C，就可以用上式把容抗计算出来。

5  导体、半导体和绝缘体

      各种物体对电流的通过有着不同的阻碍能力，这种不同的物体允许电流通过的能力叫做物体的导电性能。

   通常把电阻系数小的（电阻系数的范围约在0.01~1欧·毫米/米）、导电性能好的物体叫做导体。例如：银、铜、铝是良导体；含有杂质的水、人体、潮湿的树木、钢筋混凝土电杆、墙壁、大地等，也是导体，但不是良导体。

   电阻系数很大的（电阻系数的范围约为10~10欧姆·毫米/米）、导电性能很差的物体叫做绝缘体。例如：陶瓷、云母、玻璃、橡胶、塑料、电木、纸、棉纱、树脂等物体，以及干燥的木材等都是绝缘体（也叫电介质）。

   导电性能介于导体和绝缘体之间的物体叫做半导体。例如：硅、锗、硒、氧化铜等都是半导体。半导体在电子技术领域应用越来越广泛。


6 电路的基本单元

电子元件：指在工厂生产加工时不改变分子成分的成品。如电阻器、电容器、电感器。因为它本身不产生电子，它对电压、电流无控制和变换作用，所以又称无源器件。按分类标准，电子元件可分为11个大类。

电子器件：指在工厂生产加工时改变了分子结构的成品。例如晶体管、电子管、集成电路。因为它本身能产生电子，对电压、电流有控制、变换作用（放大、开关、整流、检波、振荡和调制等），所以又称有源器件。按分类标准，电子器件可分为12个大类，可归纳为真空电子器件和半导体器件两大块。

电子仪器：是指检测、分析、测试电子产品性能、质量、安全的装置。大体可以概括为电子测量仪器、电子分析仪器和应用仪器三大块，有光学电子仪器、电子元件测量仪器、动态分析仪器等24种细分类。

电子工业专用设备：是指在电子工业生产中，为某种电子产品的某一工艺过程而专门设计制造的设备，它是根据电子产品分类来进行分类的，如集成电路专用设备、电子元件专用设备。共有十余类

--------------------------------------------------------------
声明：本人提供材料均来自网络，如有错误请见谅[\color]

ronm

看的我眼睛都花了。

emaskler

呵呵，下载回去慢慢看

90后的摇滚

经典好东西      就要顶
