老问题,可一直没人能够解决,关于IBANEZ的噪音

东邪黄药师马甲 · 发表于 2009-9-12 09:12:30

求教,几乎全的的IBZ2570,一切原装,电路焊接百分百正确

问题是一开失真就噪音大,换把其它琴就不会,用手接触到琴的金属件也不会有噪声,

请各位高手指点!

53372901 · 发表于 2009-9-12 10:14:38

有杂音不一定仅仅是琴的问题，大概有以下几种情况：
1、连接线质量差，没有屏蔽层；
2、使用了屏蔽线，但是屏蔽线内部接法错误；
3、音箱的质量差（这个我就给你解决不了了）；
4、琴本身没有做屏蔽，内部没有上专用的屏蔽漆；
5、琴内部有屏蔽漆，但是没有接地；
6、拾音器质量差，使用的铜丝过细；
7、拾音器没有做腊封（这个很关键）；
8、内部元件质量不行，建议使用ALPHA的电位器和换挡开关，ALPS的也可以。
问题解决：

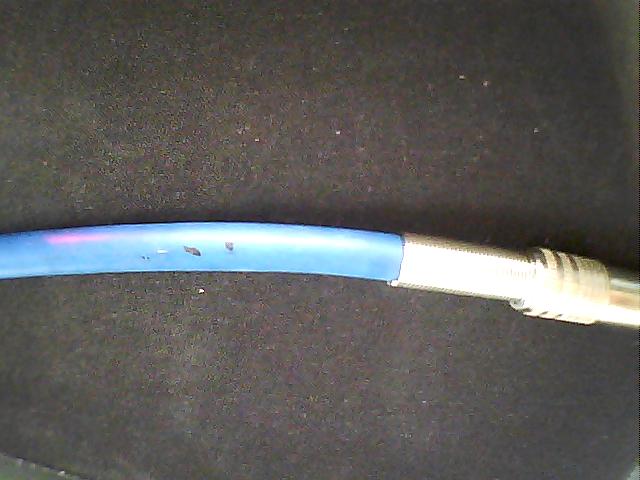

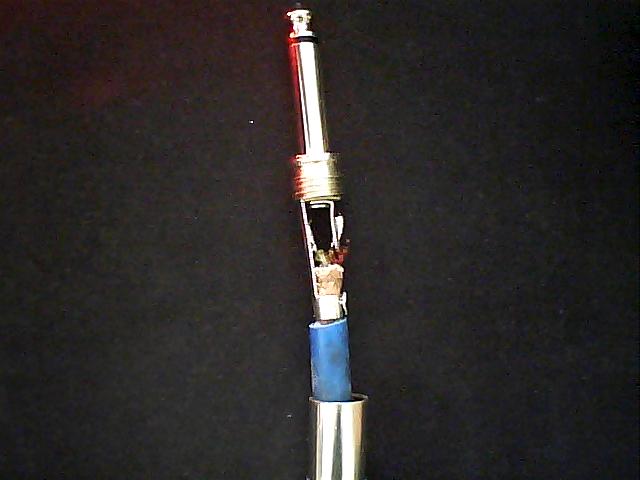

1线的问题：请到五金店买质量上乘的话筒线，下面有图，价格在3.5元-5元/米，使用质量好点的6.5MM插头，价格在4元/个；
2琴上拾音器的问题：建议做一下腊封，我的IBZ的拾音器已经做过腊封，现在音色很好，虽然琴是仿琴。（下面有图）
腊封具体步骤如下：
蜡封拾音器以消除颤噪效应
概述：拾音器因制造缺陷或长期使用等原因造成的线圈松动或与外壳结合不紧密会使拾音器发生颤噪效应，严重影响电吉他音色，本文探讨用蜡封的方法解决这一问题。
注意：本文所述方法有一定危险性，请勿轻易尝试！
拾音器在什么情况下需要蜡封？
如果拾音器在音箱音量开的比较大的时候，弹部分或所有音会发出类似麦克风啸叫的噪音，那么你的拾音器很可能就需要蜡封了。有些拾音器在你碰到它的时候会有很大的噪音，或者带金属盖的拾音器发出嗡嗡声，都可以通过蜡封的方法解决。[转载而未附带本页面下方虚线框内版权信息本站视为恶意抄袭保留追究权利]
蜡封可以减少无用的回授音，但并不会影响那种你把吉他靠近音箱，让一个很长的延音产生回授那样的音乐性的回授，因为他们产生的原理不同。如果拾音器内部结构不够稳固，那么当你把音量开的很大试图得到音乐性的回授时会首先听到无用的回授噪音，蜡封拾音器能够有效的解决这一问题。
有些吉他拾音器在一般音量练习时没有或者很少产生无用回授，但是拿到舞台上演出时则会变得非常明显，没法面对监听音箱演奏，通常也可以用蜡封的办法有效解决。
蜡封的作用？
蜡封拾音器就是用蜡把拾音器内部线圈与外壳等封闭为一个无法产生震动的整体。蜡封后的拾音器各部件之间不会在某些频率下高速震动并互相撞击产生噪音。线圈震动产生噪音的现象在物理上称为颤噪效应，常见的例子有日光灯整流器内部松动后产生的噪声等等。电吉他拾音器上的颤噪效应一般产生在高频段，在干琴演奏时被电吉他本身音量遮掩，不易察觉。开大音箱音量时，音箱声音中的某些频率与电吉他整体尤其是琴弦之间的震动感应加强，此时如果拾音器内部结构不稳定就会产生明显的颤噪效应。
蜡封拾音器应使蜡填满包括线圈内部的所有空隙。选择蜡是因为它高温熔解后流动性强，且价格便宜，易于操作。
哪些拾音器可以进行蜡封？
并非所有产生了颤噪效应的拾音器都能进行蜡封，同时部分没有颤噪效应的拾音器同样可以蜡封。许多高档拾音器在制造时已经被蜡封了，经过这种工艺处理的拾音器能够保证内部结构稳定，也可以防止线圈被腐蚀。也有些拾音器内部结构设计的很稳定，不易松动，厂家不需要蜡封他们。不管一个拾音器制造时有没有经过蜡封工艺，他们都有可能在长期使用后产生颤噪，原先被蜡封或者没有进行任何封装的拾音器可以被重新蜡封，原先用环氧树脂或塑料进行线圈封装的拾音器不能蜡封。
近期生产的Epiphone双线圈拾音器很适合蜡封。这些拾音器一旦消除了颤噪效应就可以得到相当不错的音色。由于许多韩国产品实际上都是一家公司生产的，所以可能也有类似的现象。对于那些收藏级别的老型号琴，最好不要随便蜡封拾音器，那会降低他们的价值。
蜡封需要哪些工具？
拆下拾音器的时候需要
-电烙铁（30w足以）
-细焊锡（不要用夹心的）
-螺丝刀
蜡封拾音器需要

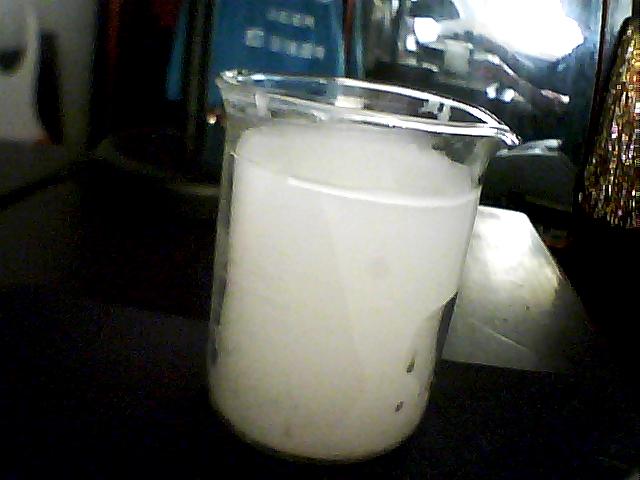

-水浴加热容器（参考附图）
-护目镜
-电炉之类没有明火的加热设备
-温度计（注意量程）
-钳子
-蜡。杂货店卖的罐装固体蜡即可。（译注：牙医镶牙用的那种纸盒装片状蜡比较容易买到，也不贵。）有条件的最好在普通蜡中加入10-20%的蜂蜡，更牢固。
-纸巾
蜡是易燃品，必须用水浴加热法加热，并且绝不能用明火。蜡高温熔解后容易飞溅，注意必须带护目镜操作，同时最好带手套。
能否取下拾音器外壳？
没必要拆下拾音器外壳，那样有可能会损坏拾音器。如果你的拾音器有金属盖，最好不要拆下来，整体蜡封即可。有些拾音器（特别是一些70年代的日本制造的便宜琴）看起来像Gibson拾音器的外形，但他们的外壳设计是不能被拆下来的。大多数90年代生产双线圈拾音器的外壳都可以拆掉。如果拾音器线圈用胶带缠绕起来，切记不要拆掉胶带，一面损坏线圈！如果一个拾音器已经被用塑料之类的材料封装过了，不要蜡封它。Stratocaster琴上的单线圈拾音器的塑料外壳可以拆掉。
为什么不直接换掉拾音器？
本文不适合纨绔子弟。
换拾音器比较贵，而且即使换同型号的拾音器你也未必能得到不走样的音色。
蜡封拾音器的操作步骤？
--从琴上拆下拾音器前记下电路图，或找到厂家提供的电路图
--拆下拾音器

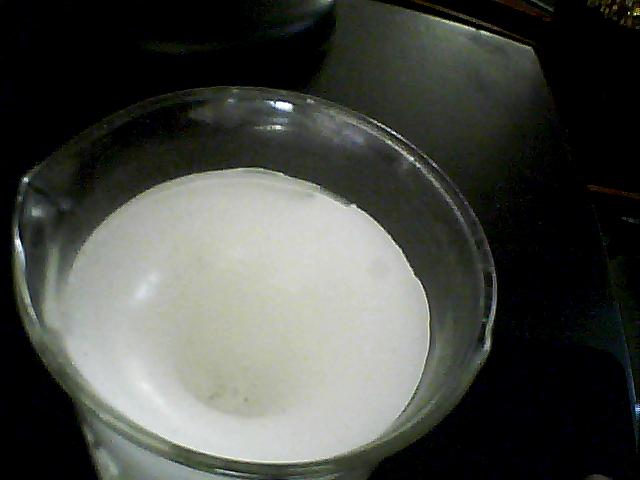

--用水浴加热法加热蜡，使之融化，到完全熔解状态。蜡熔解后必须能够完全浸没拾音器，不要太少。温度最好控制在65—93度。
--用两根铁丝分别挂死拾音器的两个螺丝孔，用两个钳子拉着两根铁丝把拾音器浸入蜡液。注意最好用钳子，防止烫伤。
--浸入后不断晃动拾音器，直到不再有气泡冒出。这个过程大约需要15到20分钟，因为拾音器要被加热到与蜡液温度相同。隔几分钟转动拾音器一次，注意不要让拾音器接触容器壁。
--取出拾音器，让它自然冷却，不要用任何办法加快冷却速度。蜡即将凝固时可以擦干净拾音器正面的蜡，侧面与底面不要擦。
--注意每次只能蜡封一个拾音器，不要同时蜡封多个。
--拾音器完全冷却后清楚螺丝孔上的蜡，装回吉他上。
3、琴的屏蔽问题：这个我就没法给你上图了，我的琴已经做过了，噪音问题已经解决，而且音色纯净了不少。如果你的琴做了屏蔽没有接地，那就太好办了，直接将屏蔽层用导线连接到地线即可；如果你的IBZ内部没有屏蔽，那就麻烦点了，具体步骤如下：
总体屏蔽（文中使用的铜箔淘宝上有卖的，我用的是铝箔）
为了进行彻底的屏蔽，你需要拆掉或焊开吉他的绝大部分零件。建议你在拆解过程中详细记录下每个原件的连接方法，用胶带和标签记录下焊点和线头的连接位置，以便重新连接时不会有麻烦。如果对电路不是轻车熟路，那就一定要做到非常详细，因为一个标错或没标的线头在组装时会造成很大的麻烦。
所有屏蔽必须接入地线才能发挥作用。把屏蔽层接入地线有几种方法，使用铜箔时，可以直接用电线焊接，如果电位器外壳直接接触在铜箔上，那就可以不用另外焊接到地线。
屏蔽漆也是屏蔽电路腔、拾音器安装槽、钻孔等腔体很好的选择，因为它很容易涂在细小的部位上，刚好弥补了单纯使用铜箔的不足。
给Strat类型的吉他屏蔽非常简单。将电路腔内壁粘贴的铜箔直接延伸到吉他正面护板下方靠近音色旋钮的螺丝孔上，这样安装护板后护板背面的屏蔽层就可以连接到电路腔内的屏蔽层上。
另一个办法是用废铜箔折成一个焊脚用木螺丝拧到电路腔内壁上，然后用一根电线连接焊脚与电位器外壳。
单线圈拾音器屏蔽
这部分所介绍的操作方法不推荐用在有纪念价值的或其他珍贵的拾音器上。同时由于这些操作较为精细，最好交给专业人员完成。这种处理方法还可能损失部分高频特性，因此需要考虑清楚。
通过对单线圈拾音器的线圈和输出线进行屏蔽，可以消除很大一部分干扰噪音。输出线的屏蔽还让你可以更改拾音器的相位，而并不对屏蔽网络造成影响。
把拾音器从护板上或电路腔内拆下来，记下哪条输出线是热端，哪条接地。注意千万不要弄断线圈引出后焊接到线轴基板上的两根裸露的细铜线。小心的拆开拾音器外壳，露出线圈或线圈保护带。如果拾音器外壳是粘贴在线轴底板上的，那就赶快联系一下专业人员吧。
如果已经顺利拆出了线圈，应该用黑胶布在线圈外缠绕一圈。胶布从线轴上的两个焊脚处开始缠，并且缠回这里时应该留下1/2"的重叠。胶布外层再缠绕一层铜箔，铜箔应在焊脚处重叠1/4"，并且铜箔始端1/2"的背胶保护贴不要撕掉。缠好这两圈后，线轴的焊脚处由外到内就有铜箔、铜箔、背胶保护贴、黑胶布、黑胶布、线圈等很多层了。在这个区域重叠这么多层材料的目的在于避免在焊接时让线圈温度升高太多。焊接前，注意事先测试外壳是否可以正常安切一段2芯屏蔽线，长度与拾音器原输出线相等。屏蔽线两端剥掉3/4"外层护套，并将编织屏蔽网拆散后拧成一个线头。两个线芯各剥掉1/8"护套，然后用烙铁给两端共6个线头分别镀一层焊锡。用万能表检测各线芯和屏蔽网之间是否有短路之处。
小心的从焊脚上焊开拾音器的两条输出线，注意一定要记下每个焊脚对应的是热端还是地线。将刚才处理好的屏蔽线一段的线芯分别焊接到两个引脚上，记录下哪个颜色的线芯是热端。屏蔽线的编织屏蔽层捻成的线头焊接到线圈外缠绕的铜箔交叠处，并且建议你最好也把交叠处焊接在一起，这样不仅可以让屏蔽层在长期使用中更结实，而且可以加强屏蔽效果。装好拾音器外壳后，将地线和屏蔽层一同焊接到电位器外壳上，反复用万用表检测确认热端没有被短接入地线。
双线圈拾音器
取决于琴上双线圈拾音器类型的不同，你可能根本不需要做任何额外的屏蔽。例如，Gibson类型的带有金属外壳的拾音器不需要额外进行屏蔽，而Precision贝司使用的那种分开的有塑料壳的双线圈拾音器就比较适合进行屏蔽。
P贝司的拾音器的输出线一般都没有屏蔽，所以完全用处理单线圈拾音器的方法就可以。其他大部分拾音器的输出线都有屏蔽，所以只在线圈和线轴外层增加一层屏蔽即可。如果你要给不带外壳的双线圈拾音器增加保护壳，可以将增加的金属壳焊接到底板上，如果是增加塑料壳，可以像对单线圈拾音器线圈屏蔽那样处理。
电路腔
在对吉他上的各腔槽进行屏蔽前，应该拆下拾音器、电位器、拨档、插孔等全部元件，注意记录下所有元件的连接方法。先从电路腔底部开始粘贴铜箔，将铜箔覆盖在电路腔上方，用手指沿电路腔边缘按出轮廓线，然后距离轮廓线外1/4"开始剪铜箔。剪下的铜箔应该在边缘有一些余量，以便与侧壁上的铜箔接触。较细的角落处可以剪几个小口，这样可以让铜箔更好的接触底面和侧面。粘贴铜箔前，注意将内壁上所有灰尘和碎片等杂物清楚干净。
粘贴好底板后，可以开始在侧壁上粘铜箔。注意铜箔交接处仍然要交叠一部分，并且焊接几个点，让屏蔽更彻底。用万用表检查所有铜箔之间的电阻，如果阻值较高，可以按紧交叠处观察阻值是否有变化。内壁上的铜箔应该延到盖板下方的螺丝孔周围，以便与盖板的屏蔽层充分接触。如果是给拾音器安装槽等部位屏蔽，别忘了连接到地线。
护板和盖板
在盖板和护板背面贴上带背胶的铜箔，然后使之通过安装螺丝接入地线即可进行很好的屏蔽。如果正面护板面积较大，那么只在有电路的部分上方粘贴铜箔即可。
组装
根据先前的记录，将所有元件按原电路焊接好。在焊接电位器外壳和拨档时，注意不要过度加热，否则可能损坏这些配件。注意小心处理所有热端连接，不要与地线网络有任何接触，可以在焊脚上套一层热缩管。
连接线不必留得太短，否则一旦出现任何错误需要改动，很可能会造成很大麻烦。另外除非你使用主动拾音器，否则琴桥也一定要接地。
我的琴现在算是比较好用了，祝你成功！！
温馨提示：做屏蔽时建议先将线路藏打磨整齐，然后先贴一层双面胶，再贴上铜箔（或铝箔），这样可以增加屏蔽层的寿命，另外，千万不要心急，一定要慢慢来，如果你的琴有护板，护板也要屏蔽的。
